Systèmes d'ancrage adhésif
3.2.5 Système d'ancrage adhésif HIT-ICE

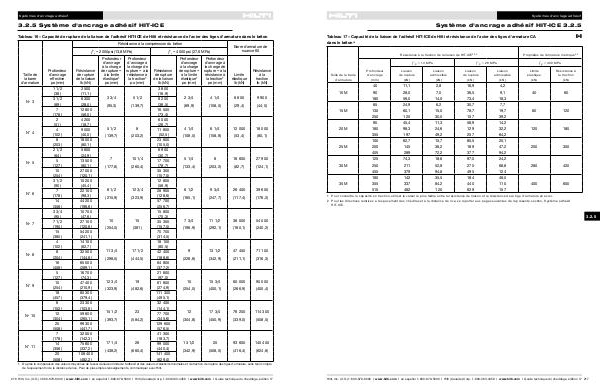

Tableau 16 – Capacité de rupture de la liaison de l'adhésif HIT-ICE de Hilti et résistance de l'acier des tiges d'armature dans le béton
Résistance à la compression du béton
ƒ' c = 2 000 psi (13,8 MPa)
Taille de
la barre
d'armature
N o  3
N o  4
N o  5
N o  6
N o  7
N o  8
N o  9
N o  10
N o  11
Profondeur
d'ancrage
effective
po (mm) Résistance
de rupture
de la liaison
lb (kN)
1 1/2
(38)
3 1/2
(89)
7
(178)
2
(51)
4
(102)
8
(203)
2 1/2
(64)
5
(127)
10
(254)
3 1/2
(90)
7
(178)
14
(356)
3 3/4
(95)
7 1/2
(190)
15
(380)
4
(102)
8
(204)
16
(408)
5
(127)
10
(254)
18
(457)
6
(152)
12
(304)
20
(508)
7
(178)
14
(356)
20
(508) 2 500
(11,1)
6 300
(28,0)
12 600
(56,0)
4 200
(18,7)
9 000
(40,0)
18 000
(80,1)
5 600
(24,9)
13 500
(60,1)
27 000
(120,1)
10 200
(45,4)
22 100
(98,3)
44 200
(196,6)
10 700
(47,6)
27 100
(120,6)
54 200
(241,1)
14 100
(62,7)
32 500
(144,6)
65 000
(289,1)
16 700
(74,3)
47 400
(210,9)
85 300
(379,4)
23 300
(103,6)
59 600
(265,1)
99 300
(441,7)
32 000
(142,3)
75 800
(337,2)
108 400
(482,2)
Profondeur
d'ancrage
à la charge
de rupture =
à la limite
élastique 1
po (mm)
Barre d'armature de
nuance 60
ƒ' c = 4 000 psi (27,6 MPa)
Profondeur
d'ancrage à
la charge de
rupture = à la
résistance à
la traction 1
po (mm)
3 3/4 5 1/2
(95,3) (139,7)
5 1/2 8
(139,7) (203,2)
7 10 1/4
(177,8) (260,4)
8 1/2 12 3/4
(215,9) (323,9)
10 15
(254,0) (381)
11 3/4 17 1/2
(298,5) (444,5)
12 3/4 19
(323,9) (482,6)
15 1/2 23
(393,7) (584,2)
17 1/4 26
(438,2) (660,4)
Résistance
de rupture
de la liaison
lb (kN)
3 800
(16,9)
8 200
(36,5)
16 500
(73,4)
6 000
(26,7)
11 800
(52,5)
23 600
(105,0)
6 900
(30,7)
17 700
(78,7)
35 300
(157,0)
12 800
(56,9)
28 900
(128,6)
57 700
(256,7)
15 800
(70,3)
35 300
(157,0)
70 700
(314,5)
18 100
(80,5)
42 400
(188,6)
84 800
(377,2)
21 800
(97,0)
61 800
(274,9)
111 300
(495,1)
32 400
(144,1)
77 700
(345,6)
129 600
(576,5)
41 300
(183,7)
99 000
(440,4)
141 400
(629,0)
Profondeur
d'ancrage
à la charge
de rupture =
à la limite
élastique 1
po (mm) Profondeur
d'ancrage à
la charge de
rupture = à la
résistance à
la traction 1
po (mm) Limite
élastique
lb (kN) Résistance
à la
traction
lb (kN)
2 3/4 4 1/4 6 600 9 900
(69,9) (108,0) (29,4) (44,0)
4 1/4 6 1/4 12 000 18 000
(108,0) (158,8) (53,4) (80,1)
5 1/4 8 18 600 27 900
(133,4) (203,2) (82,7) (124,1)
6 1/2 9 3/4 26 400 39 600
(165,1) (247,7) (117,4) (176,2)
7 3/4 11 1/2 36 000 54 000
(196,9) (292,1) (160,1) (240,2)
9 13 1/2 47 450 71 100
(228,6) (342,9) (211,1) (316,3)
10 15 3/4 60 000 90 000
(254,0) (400,1) (266,9) (400,4)
12 17 3/4 76 200 114 300
(304,8) (450,9) (339,0) (508,5)
13 1/2 20 93 600 140 400
(342,9) (508,0) (416,4) (624,6)
1 D'après la comparaison des valeurs moyennes de l'essai de liaison limite de l'adhésif et des valeurs d'élasticité minimales et de traction de rupture des tiges d'armature, sans tenir compte
de l'espacement ni de la distance de rive. Pour de plus amples renseignements, communiquer avec Hilti.
