Systèmes d'ancrage adhésif
3.2.5 Système d'ancrage adhésif HIT-ICE

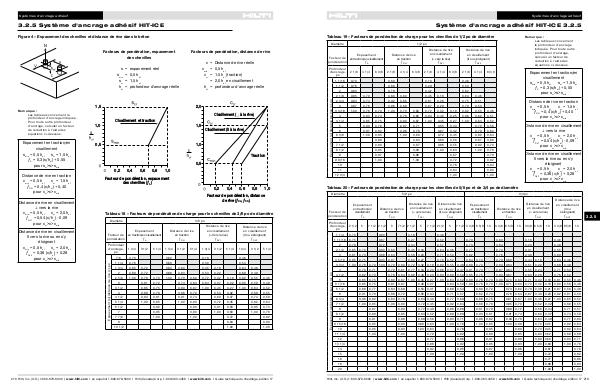

Figure 4 – Espacement des chevilles et distance de rive dans le béton
Facteurs de pondération, espacement
des chevilles
s
s min
s cr
h ef
Remarque :
Les tableaux concernent la
profondeur d'ancrage indiquée.
Pour toute autre profondeur
d'ancrage, calculer un facteur
de réduction à l'aide des
équations ci-dessous.
Espacement en traction/en
cisaillement
s min = 0,5 h ef
s cr = 1,5 h ef
ƒ A = 0,3 (s/h ef ) + 0,55
pour s cr >s>s min
Distance de rive en traction
c min = 0,5 h ef
c cr = 1,5 h ef
ƒ RN = 0,4 (c/h ef ) + 0,40
pour c cr >c>c min
Distance de rive en cisaillement
⊥ vers la rive
c min = 0,5 h ef
c cr = 2,0 h ef
ƒ RV1 = 0,54 (c/h ef ) - 0,09
pour c cr >c>c min
c
c min
c cr
h ef
espacement réel
0,5 h ef
1,5 h ef
profondeur d'ancrage réelle
1,5
=
=
=
=
=
Distance de rive réelle
0,5 h ef
1,5 h ef (traction)
2,0 h ef en cisaillement
profondeur d'ancrage réelle
2,0
Cisaillement (
Cisaillement et traction
1,0
1,5
0,5
à la rive)
Cisaillement (II à la rive)
1,0
Traction
0,5
0,2
0,4
0,6
0,8
1,0
Facteur de pondération, espacement
des chevilles (ƒ A )
0,2
0,4
0,6
0,8
1,0
Facteur de pondération, distance
de rive (ƒ RV , ƒ RN )
Tableau 18 – Facteurs de pondération de charge pour les chevilles de 3/8 po de diamètre
Diamètre
3/8 po
Espacement
Facteur de en traction/en cisaillement
pondération
ƒ A
Profondeur
d'ancrage,
po
Distance de rive en cisaillement
II vers la rive ou en s'y
éloignant
c min = 0,5 h ef
c cr = 2,0 h ef
ƒ RV2 = 0,36 (c/h ef ) + 0,28
pour c cr >c>c min
=
=
=
=
Facteurs de pondération, distance de rive
7/8
1 1/4
1 3/4
2
2 5/8
3
3 1/2
4
4 1/2
5 1/4
6 1/2
7
7 7/8
9
10 1/2
1 3/4
0,70
0,76
0,85
0,89
1,00
3 1/2
0,70
0,72
0,78
0,81
0,85
0,89
0,94
1,00
5 1/4
0,70
0,72
0,75
0,78
0,81
0,85
0,92
0,95
1,00
Distance de rive
en traction
ƒ RN
1 3/4
0,60
0,69
0,80
0,86
1,00
3 1/2
0,60
0,63
0,70
0,74
0,80
0,86
0,91
1,00
5 1/4
0,60
0,63
0,67
0,70
0,74
0,80
0,90
0,93
1,00
Distance de rive
en cisaillement
(⊥ Vers la rive)
ƒ RV1
1 3/4
0,18
0,30
0,45
0,53
0,72
0,84
1,00
3 1/2
0,18
0,22
0,32
0,37
0,45
0,53
0,60
0,72
0,91
1,00
5 1/4
0,18
0,22
0,27
0,32
0,37
0,45
0,58
0,63
0,72
0,84
1,00
Distance de rive
en cisaillement
(II ou s'éloignant)
ƒ RV2
1 3/4
0,46
0,54
0,64
0,69
0,82
0,90
1,00
3 1/2
0,46
0,49
0,55
0,59
0,64
0,69
0,74
0,82
0,95
1,00
5 1/4
0,46
0,49
0,52
0,55
0,59
0,64
0,73
0,76
0,82
0,90
1,00
