Systèmes d'ancrage adhésif
Système d'ancrage adhésif époxyde HIT-RE 500 V3 3.2.4

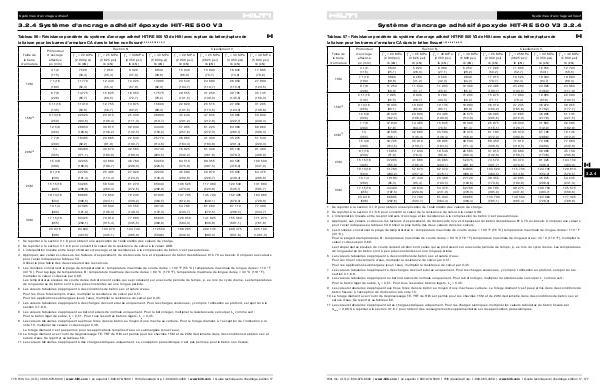

Tableau 57 – Résistance pondérée du système d'ancrage adhésif HIT-RE 500 V3 de Hilti avec rupture du béton/rupture de
la liaison pour les barres d'armature CA dans le béton fissuré 1,2,3,4,5,6,7,8,9,10
Taille de
la barre
d'armature
10M
15M 10
20M 10
25M
30M
Profondeur
d'ancrage
effective
po (mm)
4 1/2
(115)
7 1/16
(180)
8 7/8
(226)
5 11/16
(145)
9 13/16
(250)
12 5/8
(320)
7 7/8
(200)
14
(355)
15 3/8
(390)
9 1/16
(230)
15 15/16
(405)
19 13/16
(504)
10 1/4
(260)
17 15/16
(455)
23 9/16
(598)
ƒ´ c = 20 MPa
(2 900 psi)
lb (kN)
5 640
(25,1)
8 960
(39,8)
11 250
(50,0)
7 985
(35,5)
18 005
(80,1)
23 045
(102,5)
12 940
(57,6)
30 595
(136,1)
34 725
(154,5)
15 955
(71,0)
37 285
(165,8)
51 760
(230,2)
19 180
(85,3)
44 400
(197,5)
66 895
(297,6)
Traction N r
ƒ´ c = 25 MPa
ƒ´ c = 30 MPa
(3 625 psi)
(4 350 psi)
lb (kN)
lb (kN)
5 920
6 080
(26,3)
(27,1)
9 265
9 520
(41,2)
(42,3)
11 630
11 955
(51,7)
(53,2)
8 930
9 780
(39,7)
(43,5)
18 620
19 135
(82,8)
(85,1)
23 830
24 495
(106,0)
(108,9)
14 465
15 845
(64,3)
(70,5)
32 685
33 590
(145,4)
(149,4)
35 910
36 905
(159,7)
(164,2)
17 840
19 540
(79,4)
(86,9)
41 685
45 665
(185,4)
(203,1)
57 870
62 070
(257,4)
(276,1)
21 440
23 490
(95,4)
(104,5)
49 640
54 375
(220,8)
(241,9)
74 790
81 930
(332,7)
(364,4)
ƒ´ c = 40 MPa
(5 800 psi)
lb (kN)
6 350
(28,2)
9 940
(44,2)
12 480
(55,5)
11 295
(50,2)
19 980
(88,9)
25 575
(113,8)
18 300
(81,4)
35 075
(156,0)
38 530
(171,4)
22 565
(100,4)
52 075
(231,6)
64 805
(288,3)
27 120
(120,6)
62 790
(279,3)
88 665
(394,4)
ƒ´ c = 20 MPa
(2 900 psi)
lb (kN)
11 285
(50,2)
17 915
(79,7)
22 495
(100,1)
15 975
(71,1)
36 010
(160,2)
46 095
(205,0)
25 875
(115,1)
61 195
(272,2)
69 450
(308,9)
31 915
(142,0)
74 570
(331,7)
103 520
(460,5)
38 355
(170,6)
88 795
(395,0)
133 790
(595,1)
Cisaillement V r
ƒ´ c = 25 MPa
ƒ´ c = 30 MPa
(3 625 psi)
(4 350 psi)
lb (kN)
lb (kN)
11 835
12 165
(52,7)
(54,1)
18 525
19 040
(82,4)
(84,7)
23 260
23 905
(103,5)
(106,3)
17 860
19 565
(79,4)
(87,0)
37 235
38 270
(165,6)
(170,2)
47 665
48 985
(212,0)
(217,9)
28 930
31 695
(128,7)
(141,0)
65 370
67 185
(290,8)
(298,8)
71 815
73 805
(319,5)
(328,3)
35 680
39 085
(158,7)
(173,9)
83 370
91 325
(370,8)
(406,2)
115 735
124 135
(514,8)
(552,2)
42 885
46 975
(190,8)
(209,0)
99 275
108 750
(441,6)
(483,7)
149 580
163 860
(665,4)
(728,9)
c
ƒ´ c = 40 MPa
(5 800 psi)
lb (kN)
12 700
(56,5)
19 880
(88,4)
24 960
(111,0)
22 590
(100,5)
39 955
(177,7)
51 145
(227,5)
36 595
(162,8)
70 145
(312,0)
77 060
(342,8)
45 130
(200,8)
104 150
(463,3)
129 610
(576,5)
54 245
(241,3)
125 575
(558,6)
177 325
(788,8)
c
3.2.4
1
2
3
4
Se reporter à la section 3.1.8 pour obtenir une explication de l'élaboration des valeurs de charge.
Se reporter à la section 3.1.8.6 pour convertir la valeur de la résistance de calcul à la valeur ASD.
L'interpolation linéaire entre les profondeurs d'ancrage et les résistances à la compression du béton n'est pas autorisée.
Appliquer, aux valeurs ci-dessus, les facteurs d'espacement, de distance de rive et d'épaisseur du béton des tableaux 61 à 70 au besoin. Comparer aux valeurs
pour l'acier indiquées au tableau 53. Utiliser la plus faible des deux valeurs dans les calculs.
5 Les données concernent la plage de températures A : température maximale de courte durée = 130 °F (55 °C); température maximale de longue durée = 110 °F
(43 °C).
Pour la plage de températures B : température maximale de courte durée = 80 °C (176 °F), température maximale de longue durée = 43 °C (110 °F), multiplier la
valeur ci-dessus par 0,69.
Les températures élevées de courte durée du béton sont celles qui se produisent sur une courte période de temps, p. ex. lors du cycle diurne. Les températures
de longue durée du béton sont à peu près constantes sur une longue période.
6 Les valeurs tabulaires s'appliquent à des conditions de béton sec et saturé d'eau.
Pour les trous forés remplis d'eau, multiplier la résistance de calcul par 0,51.
Pour les applications submergées (sous l'eau), multiplier la résistance de calcul par 0,45.
7 Les valeurs tabulaires s'appliquent à des charges de courte durée uniquement. Pour les charges soutenues, y compris l'utilisation au plafond, se reporter à la
section 3.1.8.8.
8 Les valeurs tabulaires s'appliquent au béton de densité normale uniquement. Pour le béton léger, multiplier la résistance de calcul par λ a comme suit :
Pour le béton léger de sable, λ a = 0,51. Pour tous les autres bétons légers, λ a = 0,45.
9 Les valeurs tabulaires s'appliquent aux trous forés dans le béton au moyen d'une mèche au carbure. Le forage diamant n'est pas permis dans des conditions de
béton fissuré, à l'exception de l'indication à la note 10.
10 Le forage diamant avec l'outil de dégrossissage TE-YRT de Hilti est permis pour les chevilles 15M et de 20M de diamètre dans des conditions de béton sec et
saturé d'eau. Se reporter au tableau 60.
11 Les valeurs tabulaires s'appliquent à des charges statiques uniquement. Pour les charges sismiques, multiplier les valeurs tabulaires du béton fissuré par
α seis = 0,68. Se reporter à la section 3.1.8.7 pour obtenir des renseignements supplémentaires sur les applications parasismiques.
Hilti, Inc. (U.S.) 1-800-879-8000 | www.hilti.com I en español 1-800-879-5000 I Hilti (Canada) Corp. 1-800-363-4458 I www.hilti.com I Guide technique du chevillage, édition 17 177
