Systèmes d'ancrage adhésif

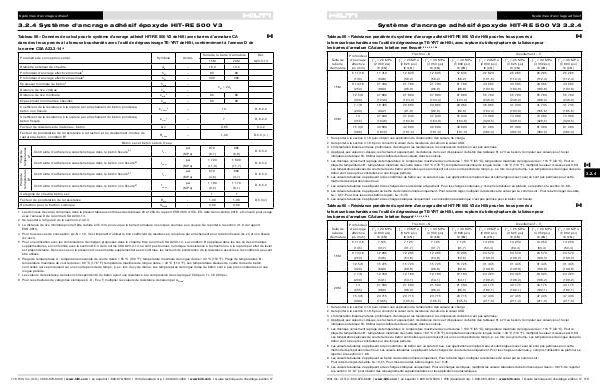

3.2.4 Système d'ancrage adhésif époxyde HIT-RE 500 V3
Tableau 58 – Données de calcul pour le système d'ancrage adhésif HIT-RE 500 V3 de Hilti avec barres d'armature CA
dans des trous percés à la foreuse bouchardés avec l'outil de dégrossissage TE-YRT de Hilti, conformément à l'annexe D de
la norme CSA A23.3-14 1,9
Paramètre de conception-calcul
Symbole Unités
Diamètre extérieur de cheville d a Profondeur d'ancrage effective minimale 2 h ef Profondeur d'ancrage effective maximale 2
Taille de la barre d'armature
15M 20M
– 16,0 19,5
– 80 90
h ef – 320 390
Épaisseur minimale du béton 2 h min – Distance de rive critique c ac – c min – 80 98
Espacement minimal des chevilles s min – 80 98
Coefficient de la résistance à la rupture par arrachement du béton pondérée,
béton non fissuré
Coefficient de la résistance à la rupture par arrachement du béton pondérée,
béton fissuré
Facteur de résistance du matériau – béton
Facteur de pondération de la résistance à la traction et au cisaillement, modes de
rupture du béton, condition B 5
k
Réf.
A23.3-14
h ef + 2d 0
Distance de rive minimale
3
c
– 10 D.6.2.2
k c,cr4 – 7 D.6.2.2
фc – 0,65 8.4.2
R conc – 1,00 D.5.3 (c )
4
c,uncr
Béton sec et béton saturé d'eau
Contrainte d'adhérence caractéristique dans le béton fissuré 6,7
Contrainte d'adhérence caractéristique dans le béton non fissuré 6,7
Contrainte d'adhérence caractéristique dans le béton fissuré 6,7
Contrainte d'adhérence caractéristique dans le béton non fissuré 6,7
Catégorie de cheville, béton sec
Facteur de pondération de la résistance
Réduction pour la traction sismique
τ cr
τ uncr
τ cr
τ uncr
psi 970 985
(MPa) (6,7) (6,8)
psi 1 720 1 690
(MPa) (11,9) (11,7)
psi 670 680
(MPa) (4,6) (4,7)
psi 1 190 1 170
(MPa) (8,2) (8,1)
- - 1 1
R dry - 1,00 1,00
α N,seis - 0,90 0,90
D.6.5.2
D.6.5.2
D.6.5.2
D.6.5.2
D.5.3(c)
1 Les données de calcul comprises dans le présent tableau sont tirées des tableaux 23 et 25A du rapport ESR-3814 d'ICC-ES, daté de novembre 2016, et converti pour usage
avec l'annexe D de la norme CSA A23.3-14.
2 Se reporter à la figure 2 de la section 3.2.4.3.4.
3 La distance de rive minimale pourrait être réduite à 45 mm, pourvu que la barre d'armature ne soit pas soumise à un couple. Se reporter à la section 4.1.9 du rapport
ESR‑3814.
4 Pour tous les cas de conception, ψc,N = 1,0. Il est impératif d'utiliser le bon coefficient de résistance à la rupture par arrachement pour le béton fissuré (kc,cr) et non fissuré
(kc,uncr).
5 Pour une utilisation avec les combinaisons de charges proposées dans le chapitre 8 de la norme CSA A23.3-14. La condition B s'applique dans les cas où des armatures
supplémentaires, en conformité avec la section D.5.3 de la norme CSA A23.3-14, ne sont pas fournies ou lorsque la résistance à l'extraction ou à la rupture par effet de levier
est prépondérante. Dans les cas où la présence d'une armature supplémentaire est confirmée, les facteurs de pondération de la résistance associés à la condition A peuvent
être utilisés.
6 Plage de températures A : température maximale de courte durée = 55 °C (130 °F); température maximale de longue durée = 43 °C (110 °F). Plage de températures B :
température maximale de courte durée = 80 °C (176 °F); température maximale de longue durée = 43 °C (110 °F). Les températures élevées de courte durée du béton
sont celles qui se produisent sur une courte période de temps, p. ex. lors du cycle diurne. Les températures de longue durée du béton sont à peu près constantes sur une
longue période.
7 Les valeurs de résistance de liaison correspondent à du béton ayant une résistance à la compression dans la plage 2 500 psi ≤ f′c ≤ 8 000 psi.
8 Pour les structures de catégories sismiques C, D, E ou F, multiplier les valeurs de résistance de liaison par α N,seis .
