Systèmes d'ancrage adhésif

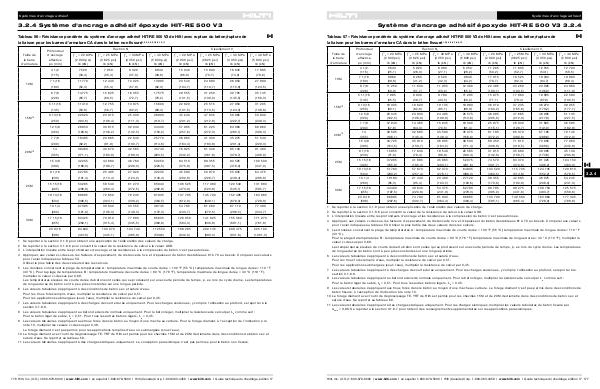

3.2.4 Système d'ancrage adhésif époxyde HIT-RE 500 V3
Tableau 56 – Résistance pondérée du système d'ancrage adhésif HIT-RE 500 V3 de Hilti avec rupture du béton/rupture de
la liaison pour les barres d'armature CA dans le béton non fissuré 1,2,3,4,5,6,7,8,9,10,11
Taille de
la barre
d'armature
10M
15M 10
20M 10
25M
30M
c
Cisaillement V r
Traction N r
Profondeur
d'ancrage
effective
po (mm) ƒ´ c = 20 MPa
(2 900 psi)
lb (kN) ƒ´ c = 25 MPa
(3 625 psi)
lb (kN) ƒ´ c = 30 MPa
(4 350 psi)
lb (kN) ƒ´ c = 40 MPa
(5 800 psi)
lb (kN) ƒ´ c = 20 MPa
(2 900 psi)
lb (kN) ƒ´ c = 25 MPa
(3 625 psi)
lb (kN) ƒ´ c = 30 MPa
(4 350 psi)
lb (kN) ƒ´ c = 40 MPa
(5 800 psi)
lb (kN)
4 1/2 7 520 7 950 8 320 8 940 15 040 15 900 16 645 17 885
(115) (33,4) (35,4) (37,0) (39,8) (66,9) (70,7) (74,0) (79,6)
7 1/16 11 770 12 445 13 025 13 995 23 540 24 890 26 050 27 990
(180) (52,4) (55,4) (57,9) (62,3) (104,7) (110,7) (115,9) (124,5)
8 7/8 14 775 15 625 16 355 17 575 29 555 31 250 32 705 35 145
(226) (65,7) (69,5) (72,7) (78,2) (131,5) (139,0) (145,5) (156,3)
5 11/16 11 410 12 755 13 975 15 600 22 820 25 515 27 950 31 205
(145) (50,8) (56,7) (62,2) (69,4) (101,5) (113,5) (124,3) (138,8)
9 13/16 22 620 23 915 25 030 26 900 45 240 47 835 50 065 53 800
(250) (100,6) (106,4) (111,3) (119,7) (201,2) (212,8) (222,7) (239,3)
12 5/8 28 950 30 615 32 040 34 430 57 905 61 225 64 080 68 860
(320) (128,8) (136,2) (142,5) (153,2) (257,6) (272,3) (285,1) (306,3)
7 7/8 18 485 20 665 22 640 25 770 36 965 41 330 45 275 51 540
(200) (82,2) (91,9) (100,7) (114,6) (164,4) (183,8) (201,4) (229,3)
14 38 460 40 670 42 565 45 740 76 925 81 340 85 130 91 480
(355) (171,1) (180,9) (189,3) (203,5) (342,2) (361,8) (378,7) (406,9)
15 3/8 42 255 44 680 46 760 50 250 84 510 89 355 93 525 100 500
(390) (188,0) (198,7) (208,0) (223,5) (375,9) (397,5) (416,0) (447,0)
9 1/16 22 795 25 485 27 920 32 235 45 590 50 970 55 835 64 475
(230) (101,4) (113,4) (124,2) (143,4) (202,8) (226,7) (248,4) (286,8)
15 15/16 53 265 58 540 61 270 65 840 106 525 117 080 122 540 131 680
(405) (236,9) (260,4) (272,5) (292,9) (473,9) (520,8) (545,1) (585,7)
19 13/16 68 895 72 850 76 245 81 935 137 795 145 700 152 495 163 865
(504) (306,5) (324,1) (339,2) (364,5) (612,9) (648,1) (678,3) (728,9)
10 1/4 27 395 30 630 33 555 38 745 54 795 61 260 67 110 77 490
(260) (121,9) (136,3) (149,3) (172,3) (243,7) (272,5) (298,5) (344,7)
17 15/16 63 425 70 910 77 680 85 635 126 850 141 825 155 360 171 270
(455) (282,1) (315,4) (345,5) (380,9) (564,3) (630,9) (691,1) (761,8)
23 9/16 94 640 100 070 104 740 112 550 189 285 200 145 209 475 225 100
(598) (421,0) (445,1) (465,9) (500,6) (842,0) (890,3) (931,8) (1001,3)
1
2
3
4
Se reporter à la section 3.1.8 pour obtenir une explication de l'élaboration des valeurs de charge.
Se reporter à la section 3.1.8.6 pour convertir la valeur de la résistance de calcul à la valeur ASD.
L'interpolation linéaire entre les profondeurs d'ancrage et les résistances à la compression du béton n'est pas autorisée.
Appliquer, aux valeurs ci-dessus, les facteurs d'espacement, de distance de rive et d'épaisseur du béton des tableaux 61 à 70 au besoin. Comparer aux valeurs
pour l'acier indiquées au tableau 53.
Utiliser la plus faible des deux valeurs dans les calculs.
5 Les données concernent la plage de températures A : température maximale de courte durée = 130 °F (55 °C); température maximale de longue durée = 110 °F
(43 °C). Pour la plage de températures B : température maximale de courte durée = 80 °C (176 °F), température maximale de longue durée = 43 °C (110 °F),
multiplier la valeur ci-dessus par 0,69.
Les températures élevées de courte durée du béton sont celles qui se produisent sur une courte période de temps, p. ex. lors du cycle diurne. Les températures
de longue durée du béton sont à peu près constantes sur une longue période.
6 Les valeurs tabulaires s'appliquent à des conditions de béton sec et saturé d'eau.
Pour les trous forés remplis d'eau, multiplier la résistance de calcul par 0,51.
Pour les applications submergées (sous l'eau), multiplier la résistance de calcul par 0,45.
7 Les valeurs tabulaires s'appliquent à des charges de courte durée uniquement. Pour les charges soutenues, y compris l'utilisation au plafond, se reporter à la
section 3.1.8.8.
8 Les valeurs tabulaires s'appliquent au béton de densité normale uniquement. Pour le béton léger, multiplier la résistance de calcul par λ a comme suit :
Pour le béton léger de sable, λ a = 0,51. Pour tous les autres bétons légers, λ a = 0,45.
9 Les valeurs tabulaires s'appliquent aux trous forés dans le béton au moyen d'une mèche au carbure. Pour le forage diamant, à l'exception de l'indication à la
note 10, multiplier les valeurs ci-dessus par 0,48.
Le forage diamant n'est pas permis pour les applications remplies d'eau ou submergées (sous l'eau).
10 Le forage diamant avec l'outil de dégrossissage TE-YRT de Hilti est permis pour les chevilles 15M et de 20M de diamètre dans des conditions de béton sec et
saturé d'eau. Se reporter au tableau 59.
11 Les valeurs tabulaires s'appliquent à des charges statiques uniquement. La conception parasismique n'est pas permise pour le béton non fissuré.
