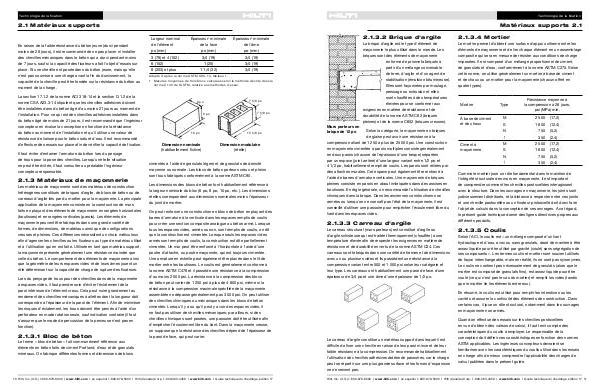

Technologie de la fixation
Matériaux supports 2.1
2.1.3.2 Brique d'argile
Murs porteurs en
brique de 12 po
La brique d'argile est le type d'élément de
maçonnerie le plus utilisé dans le monde. Les
briques sont des éléments de maçonnerie
en forme de prisme fabriqués à
partir d'un mélange convenable
de terre, d'argile et d'un agent de
stabilisation (émulsion bitumineuse).
Elles sont façonnées par moulage,
pressage ou extrusion et elles
sont chauffées à des températures
élevées pour se conformer aux
exigences en matière de résistance et de
durabilité de la norme ASTM C62 (briques
pleines) et de la norme C652 (briques creuses).
Selon la catégorie, la maçonnerie en briques
de glaise peut avoir une résistance à la
compression allant de 1 250 à plus de 25 000 psi. Une construction
en maçonnerie cimentée à parois multiples consiste généralement
en deux parois (chacune de l'épaisseur d'une brique) séparées
par un espace (joint arrière) d'une largeur variant entre 1/2 po et
4 1/2 po, habituellement rempli de coulis. Les parois sont reliées par
des attaches murales. Cet espace peut également être renforcé à
l'aide de barres d'armature verticales. Une maçonnerie de briques
pleines consiste en parois en about imbriquées dans des assises en
boutisses. En règle générale, on recommande l'utilisation de chevilles
chimiques dans la brique. Dans les anciennes constructions non
armées ou lorsqu'on ne connaît pas l'état de la maçonnerie, il est
conseillé d'utiliser une passoire pour empêcher l'écoulement libre du
liant dans les espaces vides.
2.1.3.3 Carreau d'argile
Le carreau structural (murs porteurs) est constitué d'argile ou
d'argile schisteuse qui est traitée thermiquement (chauffée) à une
température élevée afin de respecter les exigences en matière de
résistance et de durabilité en vertu de la norme ASTM C34. Ces
carreaux sont fabriqués dans une variété de formes et de dimensions
avec un ou plusieurs vides et ils possèdent une résistance à la
compression variant entre 500 et 1 000 psi selon leur catégorie et
leur type. Les carreaux ont habituellement une paroi de face d'une
épaisseur de 3/4 po et une âme d'une épaisseur de 1/2 po.
2.1.3.4 Mortier
Le mortier permet d'obtenir une surface d'appui uniforme entre les
éléments de maçonnerie et de lier chaque élément en un assemblage
composite qui sera en mesure de résister aux conditions de charge
imposées. Il est composé d'un mélange proportionnel de ciment,
de granulats et d'eau, conformément à la norme ASTM C270. Selon
cette norme, on utilise généralement un mortier à base de ciment
et de chaux ou un mortier pour la maçonnerie (chacun offert en
quatre types).
Mortier
À base de ciment
et de chaux
Ciment à
maçonnerie
Type
Résistance moyenne à
la compression à 28 jours,
psi (MPa) min.
M 2 500 (17,2)
(12,4)
S 1 800 N 750 ↑ 350 M 2 500 (17,2)
(12,4)
(5,2)
(2,4)
S 1 800 N 750 (5,2)
↑ 350 (2,4)
Comme le mortier joue un rôle fondamental dans le maintien de
l'intégrité structurale des murs en maçonnerie, il est important
de comprendre comment les chevilles postscellées interagissent
avec la structure. Dans les ouvrages en maçonnerie, les joints sont
judicieusement distribués, et la distance à respecter entre ces joints
et une cheville postscellée ou un fixateur pistoscellé doit donc faire
l'objet de calculs dans la conception de ces ancrages. À cet égard,
le présent guide technique donne des lignes directrices propres aux
différents produits.
2.1.3.5 Coulis
Selon l'ACI, le coulis est « un mélange composé d'un liant
hydraulique et d'eau, avec ou sans granulats, dosé de manière à être
assez liquide pour être utilisé par gravité (coulé) sans ségrégation de
ses composants ». Les termes coulis et mortier sont souvent utilisés
de façon interchangeable, mais en réalité, ils ne sont pas synonymes.
Le coulis ne contient pas nécessairement de granulats (alors que le
mortier est composé de granulats fins), est assez liquide pour être
coulé (ce qui n'est pas le cas du mortier) et remplit les vides (tandis
que le mortier lie les éléments entre eux).
En résumé, le coulis est utilisé pour remplir les interstices ou les
cavités et assurer la continuité des éléments de construction. Dans
certains cas, il joue un rôle structural, notamment dans les ouvrages
en maçonnerie non armés.
Le carreau d'argile constitue un matériau support dans lequel il est
difficile de fixer une cheville en raison de leur paroi mince et de leur
faible résistance à la compression. On recommande habituellement
l'utilisation de chevilles adhésives dotées de passoires, car la charge
peut se répartir sur une plus grande surface et les forces d'expansion
ne s'exercent pas.
Quand on effectue des essais sur les chevilles postscellées
en vue d'obtenir des valeurs de calcul, il faut tenir compte des
caractéristiques du coulis à employer. Le responsable de la
conception doit définir ces caractéristiques en fonction des normes
ASTM applicables. Les ingénieurs concepteurs devraient se
familiariser avec les caractéristiques du coulis utilisé dans les essais
en charge afin de mieux comprendre l'applicabilité des charges de
calcul publiées dans le présent guide.
