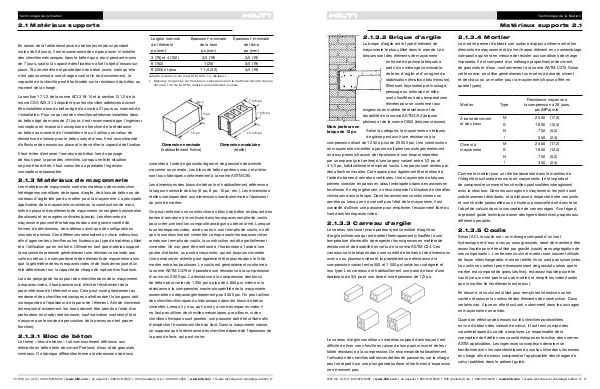

Technologie de la fixation
2.1 Matériaux supports
En raison de la faible résistance du béton jeune (durci pendant
moins de 28 jours), il est recommandé de ne pas placer ni installer
des chevilles mécaniques dans le béton qui a durci pendant moins
de 7 jours, sauf si la capacité des fixateurs a fait l'objet d'essais sur
place. Si une cheville est posée dans du béton jeune, mais qu'elle
n'est pas soumise à une charge avant la fin du durcissement, la
capacité de la cheville peut être fondée sur la résistance du béton au
moment de la charge.
La section 17.1.2 de la norme ACI 318-14 et la section D.1.2 de la
norme CSA A23.3-14 stipulent que les chevilles adhésives doivent
être installées dans du béton âgé d'au moins 21 jours au moment de
l'installation. Pour ce qui est des chevilles adhésives installées dans
du béton âgé de moins de 21 jours, il est recommandé que l'ingénieur
concepteur en évalue la conception en fonction de la résistance
du béton au moment de l'installation et qu'il utilise une valeur de
résistance de liaison pour le béton saturé d'eau. Il est recommandé
d'effectuer des essais sur place afin de vérifier la capacité de fixation.
Il faut éviter d'entamer l'armature du béton lors du perçage
de trous pour la pose des chevilles. Lorsqu'une telle situation
ne peut être évitée, il faut consulter au préalable l'ingénieur
concepteur responsable.
2.1.3 Matériaux de maçonnerie
Les matériaux de maçonnerie sont des matériaux de construction
hétérogènes constitués de briques d'argile, de blocs de béton ou de
carreaux d'argile liés par du mortier pour la maçonnerie. La principale
application de la maçonnerie consiste en la construction de murs
faits en plaçant des éléments de maçonnerie en rangées horizontales
(boutisses) et en rangées verticales (parois). Les éléments de
maçonnerie peuvent être fabriqués dans une grande variété de
formes, de dimensions, de matériaux ainsi que de configurations
creuses et pleines. Ces différences nécessitent un choix méticuleux
afin d'agencer les chevilles ou les fixateurs au type de matériau utilisé
et à l'utilisation qui en est faite. Utilisée en tant que matériau support,
la maçonnerie présente généralement une résistance moindre que
celle du béton. Le comportement des éléments de maçonnerie ainsi
que la géométrie de leurs espaces vides et de leurs âmes jouent un
rôle déterminant sur la capacité de charge de rupture des fixateurs.
Lors du perçage de trous pour des chevilles dans de la maçonnerie
à espaces vides, il faut prendre soin d'éviter l'éclatement de la
paroi intérieure de l'élément creux. Cela peut nuire grandement au
rendement des chevilles mécaniques à ailettes dont la longueur doit
correspondre à l'épaisseur de la paroi de l'élément. Afin de minimiser
les risques d'éclatement, les trous doivent être percés à l'aide d'un
perforateur en mode rotation seule, sauf indication contraire (il faut
s'assurer que le mode de percussion de la perceuse n'est pas en
fonction).
2.1.3.1 Bloc de béton
Largeur nominal
de l'élément
po (mm) Épaisseur 1 minimale
de la face
po (mm) Épaisseur 1 minimale
de l'âme
po (mm)
3 (76) et 4 (102) 3/4 (19) 3/4 (19)
1 (25) 3/4 (19)
1 1/4 (32) 3/4 (19)
6 (152)
8 (203) et plus
Adapté d'après la norme ASTM C90-14, tableau 1.
1 Mesures moyennes de trois blocs calculées selon la méthode décrite dans la
norme C140 de l'ASTM, relative aux méthodes d'essai.
8 po
8 po
16 po
Dimension nominale
(habituellement fictive)
7 5/8 po
7 5/8 po
15 5/8 po
Dimension modulaire
(réelle)
cimentés à l'aide de granulats légers et de granulats de densité
moyenne ou normale. Les blocs de béton porteurs creux et pleins
sont tous fabriqués conformément à la norme ASTM C90.
Les dimensions des blocs de béton font habituellement référence à
la largeur nominale du bloc (6 po, 8 po, 10 po, etc.). Les dimensions
réelles correspondent aux dimensions nominales moins l'épaisseur
du joint de mortier.
On peut renforcer une construction en blocs de béton en plaçant des
barres d'armature à la verticale dans les espaces remplis de coulis
pour créer une section composite analogue au béton armé. Lorsque
tous les espaces vides, armés ou non, sont remplis de coulis, on dit
que la construction est cimentée. Lorsque seuls les espaces vides
armés sont remplis de coulis, la construction est dite partiellement
cimentée. Un mur peut être renforcé à l'horizontale à l'aide d'une
poutre d'attache, ou poutre maçonnée, qui est toujours cimentée.
Une armature en échelle peut également être placée dans le lit de
mortier entre les boutisses. Le coulis est généralement conforme à
la norme ASTM C476 et il possède une résistance à la compression
d'au moins 2 000 psi. La résistance à la compression des blocs
de béton peut varier de 1 250 psi à plus de 4 800 psi, même si la
résistance à la compression maximale spécifiée de la maçonnerie
assemblée ne dépasse généralement pas 3 000 psi. On peut utiliser
des chevilles chimiques ou mécaniques dans les blocs de béton
cimentés. Lorsqu'il y a ou qu'il peut y avoir des espaces vides, il
ne faut pas utiliser de chevilles mécaniques; par ailleurs, si des
chevilles chimiques sont posées, une passoire doit être utilisée afin
d'empêcher l'écoulement libre du liant. Dans la maçonnerie creuse,
on suppose que la résistance des chevilles dépend de l'épaisseur de
la paroi de face, qui peut varier.
Le terme « bloc de béton » fait communément référence aux
éléments en béton faits de ciment Portland, d'eau et de granulats
minéraux. On fabrique différentes formes et dimensions de blocs
