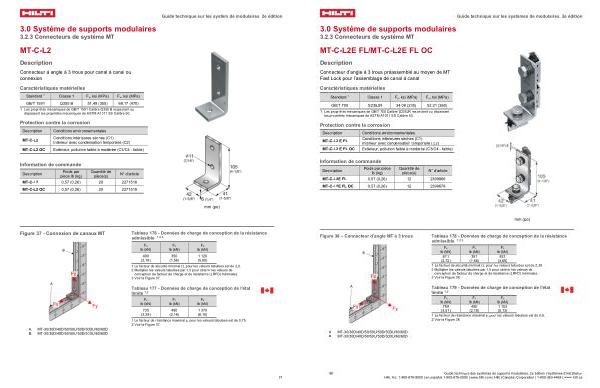

3.0 Système de supports modulaires
3.2.3 Connecteurs de système MT
MT-C-L2E FL / MT-C-L2E FL OC
Description
Connecteur d’ angle à 3 trous préassemblé au moyen de MT Fast Lock pour l’ assemblage de canal à canal
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa)
GB / T 700 S235JR 34,08( 235) 52,21( 360)
1 Les propriétés mécaniques de GB / T 700 Calibre S235JR respectent ou dépassent les propriétés mécaniques de ASTM A1011 SS Calibre 50.
Protection contre la corrosion
Description |
Conditions environnementales |
MT-C-L2 E FL |
Conditions intérieures sèches( C1)
Intérieur avec condensation temporaire( C2)
|
MT-C-L2 E FL OC |
Extérieur, pollution faible à modérée( C3 / C4- faible) |
Information de commande |
Description |
Poids par pièce lb( kg) |
Quantité de pièce( s) |
N ° d ' article |
MT-C-L2E FL |
0,57( 0,26) |
12 |
2399666 |
MT-C-L2E FL OC 0,57( 0,26) 12 2399678
Guide technique sur les systèmes de modulaires, 2e édition
mm( po)
Figure 38 – Connecteur d’ angle MT à 3 trous
Tableau 178- Données de charge de conception de la résistance admissible 1, 2, 3
Fx lb( kN) |
Fy lb( kN) |
Fz lb( kN) |
611( 2,72) |
351( 1,56) |
821( 3,65) |
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,38. |
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de |
conception de facteur de charge et de résistance( LRFD) minimales. |
3 Voir la Figure 38. |
Tableau 179- Données de charge de conception de l ' état limite 1, 2
Fx lb( kN) |
Fy lb( kN) |
Fz lb( kN) |
789( 3,51) |
490( 2,18) |
1 153( 5,13) |
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,6. |
2 Voir la Figure 38. |
A. B.
MT-30 / 30D / 40D / 50 / 50U / 50D / 50DU / 60 / 60D MT-30 / 30D / 40D / 50 / 50U / 50D / 50DU / 60 / 60D
