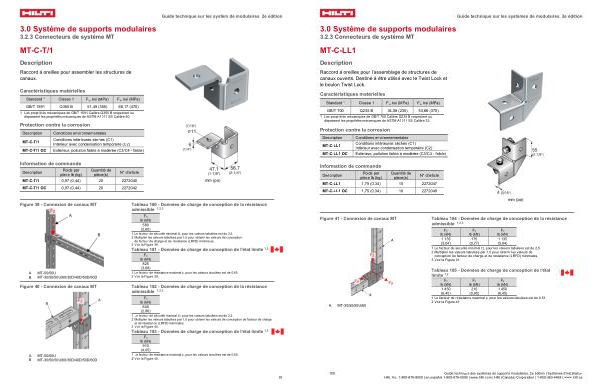

Guide technique sur les systèm de modulaires, 2e édition
3.0 Système de supports modulaires
3.2.3 Connecteurs de système MT
MT-C-T / 1
Description
Raccord à oreilles pour assembler les structures de canaux.
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa) GB / T 1591 Q355 B 51,49( 355) 68,17( 470)
1 Les propriétés mécaniques de GB / T 1591 Calibre Q355 B respectent ou dépassent les propriétés mécaniques de ASTM A1011 SS Calibre 50.
Protection contre la corrosion
Description |
Conditions environnementales |
MT-C-T / 1 |
Conditions intérieures sèches( C1)
Intérieur avec condensation temporaire( C2)
|
MT-C-T / 1 OC |
Extérieur, pollution faible à modérée( C3 / C4- faible) |
Information de commande |
Description |
Poids par pièce lb( kg) |
Quantité de pièce( s) |
N ° d ' article |
MT-C-T / 1 |
0,97( 0,44) |
20 |
2272040 |
MT-C-T / 1 OC 0,97( 0,44) 20 2272042 mm( po)
Figure 39- Connexion de canaux MT
Tableau 180- Données de charge de conception de la résistance admissible 1, 2, 3
A. B.
MT-50 / 50U MT-30 / 50 / 50U / 60 / 30D / 40D / 50D / 60D
Fz lb( kN) 580( 2,60)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,2. 2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de résistance( LRFD) minimales. 3 Voir la Figure 39.
Tableau 181- Données de charge de conception de l ' état limite 1, 2
Fz lb( kN) 825( 3,68)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,65. 2 Voir la Figure 39.
Figure 40- Connexion de canaux MT
Tableau 182- Données de charge de conception de la résistance admissible 1, 2, 3
A. B.
MT-50 / 50U MT-30 / 50 / 50U / 60 / 30D / 40D / 50D / 60D
Fz lb( kN) 640( 2,86)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,2. 2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de résistance( LRFD) minimales. 3 Voir la Figure 40.
Tableau 183- Données de charge de conception de l ' état limite 1, 2
Fz lb( kN) 910( 4,05)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,65.
2 Voir la Figure 40.
99
