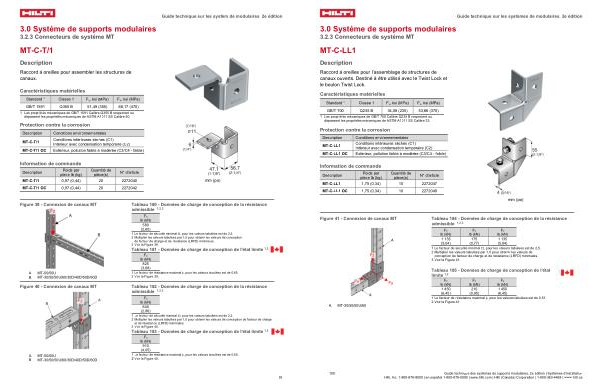

3.0 Système de supports modulaires
3.2.3 Connecteurs de système MT
MT-C-LL1
Description
Raccord à oreilles pour l’ assemblage de structures de canaux ouverts. Destiné à être utilisé avec le Twist Lock et le boulon Twist Lock.
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa)
GB / T 700 Q235 B 34,08( 235) 53,66( 370)
1 Les propriétés mécaniques de GB / T 700 Calibre Q235 B respectent ou dépassent les propriétés mécaniques de ASTM A1011 SS Calibre 33.
Protection contre la corrosion
Description |
Conditions environnementales |
MT-C-LL1 |
Conditions intérieures sèches( C1)
Intérieur avec condensation temporaire( C2)
|
MT-C-LL1 OC |
Extérieur, pollution faible à modérée( C3 / C4- faible) |
Information de commande |
Description |
Poids par pièce lb( kg) |
Quantité de pièce( s) |
N ° d ' article |
MT-C-LL1 |
1,75( 0,34) |
10 |
2272047 |
MT-C-LL1 OC 1,75( 0,34) 10 2272049
Guide technique sur les systèmes de modulaires, 2e édition
mm( po)
Figure 41- Connexion de canaux MT
Tableau 184- Données de charge de conception de la résistance admissible 1, 2, 3
Fx lb( kN) |
Fy lb( kN) |
Fz lb( kN) |
1 135( 5,04) |
175( 0,77) |
1 135( 5,04) |
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,5. |
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de |
conception de facteur de charge et de résistance( LRFD) minimales. |
3 Voir la Figure 41. |
A. MT-30 / 50 / 50U / 60
Tableau 185- Données de charge de conception de l ' état limite 1, 2
Fx lb( kN) |
Fy lb( kN) |
Fz lb( kN) |
1 450( 6,45) |
210( 0,95) |
1 450( 6,45) |
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,51. |
2 Voir la Figure 41. |
