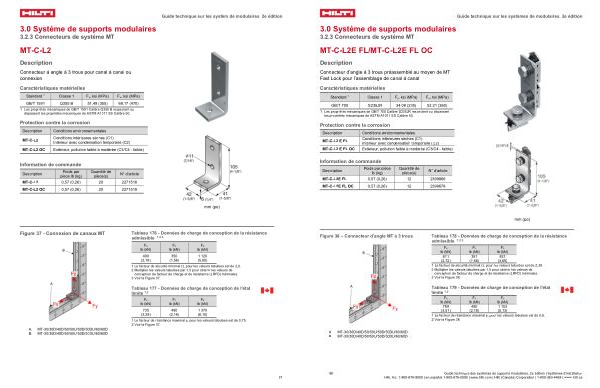

Guide technique sur les systèm de modulaires, 2e édition
3.0 Système de supports modulaires
3.2.3 Connecteurs de système MT
MT-C-L2
Description
Connecteur à angle à 3 trous pour canal à canal ou connexion
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa) GB / T 1591 Q355 B 51,49( 355) 68,17( 470)
1 Les propriétés mécaniques de GB / T 1591 Calibre Q355 B respectent ou dépassent les propriétés mécaniques de ASTM A1011 SS Calibre 50.
Protection contre la corrosion
Description MT-C-L2
Conditions environnementales
Conditions intérieures sèches( C1) Intérieur avec condensation temporaire( C2)
MT-C-L2 OC Extérieur, pollution faible à modérée( C3 / C4- faible)
Information de commande |
Description |
Poids par pièce lb( kg) |
Quantité de pièce( s) |
N ° d ' article |
MT-C-L2 |
0,57( 0,26) |
20 |
2271518 |
MT-C-L2 OC 0,57( 0,26) 20 2271519 mm( po)
Figure 37- Connexion de canaux MT
Tableau 176- Données de charge de conception de la résistance admissible 1, 2, 3
A. B.
MT-30 / 30D / 40D / 50 / 50U / 50D / 50DU / 60 / 60D MT-30 / 30D / 40D / 50 / 50U / 50D / 50DU / 60 / 60D
Fx lb( kN)
490( 2,18)
Fy lb( kN)
350( 1,56)
Fz lb( kN)
1 120( 5,00)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,0. 2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de résistance( LRFD) minimales. 3 Voir la Figure 37.
Tableau 177- Données de charge de conception de l ' état limite 1, 2
Fx lb( kN)
735( 3,29)
Fy lb( kN)
490( 2,18)
Fz lb( kN)
1 370( 6,10)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,75.
2 Voir la Figure 37.
97
