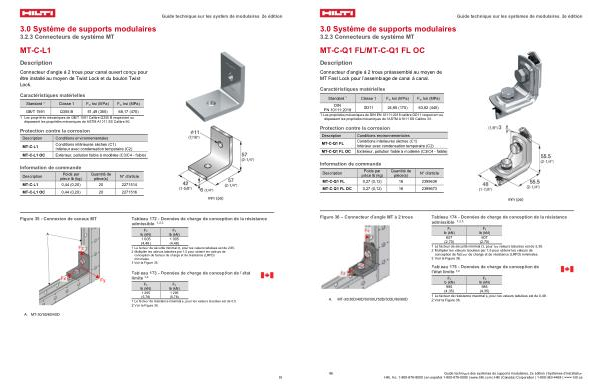

3.0 Système de supports modulaires
3.2.3 Connecteurs de système MT
MT-C-Q1 FL / MT-C-Q1 FL OC
Description
Connecteur d’ angle à 2 trous préassemblé au moyen de MT Fast Lock pour l’ assemblage de canal à canal.
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa) DIN
DD11 24,65( 170) 63,82( 440)
EN 10111:2018
1 Les propriétés mécaniques de DIN EN 10111:2018 calibre DD11 respectent ou dépassent les propriétés mécaniques de l’ ASTM A1011 SS Calibre 33.
Protection contre la corrosion
Description |
Conditions environnementales |
MT-C-Q1 FL |
Conditions intérieures sèches( C1)
Intérieur avec condensation temporaire( C2)
|
MT-C-Q1 FL OC |
Extérieur, pollution faible à modérée( C3 / C4- faible) |
Information de commande
Description
Poids par pièce lb( kg)
Quantité de pièce( s)
N ° d ' article MT-C-Q1 FL 0,27( 0,12) 16 2399638 MT-C-Q1 FL OC 0,27( 0,12) 16 2399673
Guide technique sur les systèmes de modulaires, 2e édition
mm( po)
Figure 36 – Connecteur d’ angle MT à 2 trous
Tableau 174- Données de charge de conception de la résistance admissible 1, 2, 3
A. MT-30 / 30D / 40D / 50 / 50U / 50D / 50DU / 60 / 60D
Fx Fz lb( kN) lb( kN)
607 607
( 2,70)
( 2,70)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 3,30. 2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de résistance( LRFD) minimales. 3 Voir la Figure 36.
Tableau 175- Données de charge de conception de l ' état limite 1, 2
Fx Fz lb( kN) lb( kN)
985 985
( 4,35)
( 4,35) 1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,49.
2 Voir la Figure 36.
