Guide technique sur les systèm de modulaires, 2e édition
3.0 Système de supports modulaires
3.2.3 Connecteurs de système MT

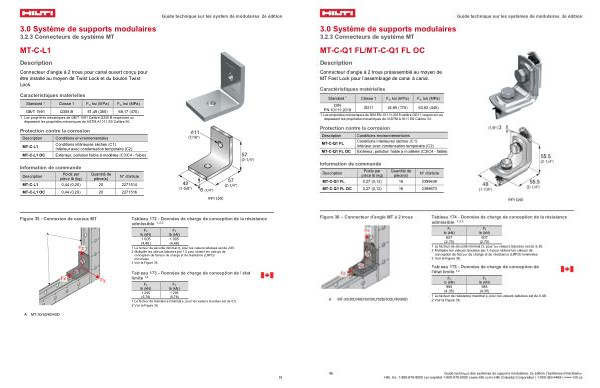

MT-C-L1
Description
Connecteur d’ angle à 2 trous pour canal ouvert conçu pour être installé au moyen de Twist Lock et du boulon Twist Lock.
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa)
GB / T 1591 Q355 B 51,49( 355) 68,17( 470)
1 Les propriétés mécaniques de GB / T 1591 Calibre Q355 B respectent ou dépassent les propriétés mécaniques de ASTM A1011 SS Calibre 50.
Protection contre la corrosion
Description |
Conditions environnementales |
MT-C-L1 |
Conditions intérieures sèches( C1)
Intérieur avec condensation temporaire( C2)
|
MT-C-L1 OC |
Extérieur, pollution faible à modérée( C3 / C4- faible) |
Information de commande |
Description |
Poids par pièce lb( kg) |
Quantité de pièce( s) |
N ° d ' article |
MT-C-L1 |
0,44( 0,20) |
20 |
2271514 |
MT-C-L1 OC 0,44( 0,20) 20 2271516
mm( po)
Figure 35- Connexion de canaux MT
Tableau 172- Données de charge de conception de la résistance admissible 1, 2, 3
Fx
Fz lb( kN) lb( kN) 1 005
1 005
( 4,48)
( 4,48)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,65.
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de résistance( LRFD) minimales. 3 Voir la Figure 35.
Tableau 173- Données de charge de conception de l ' état limite 1, 2
Fx
Fz lb( kN) lb( kN) 1 295
1 295
( 5,78)
( 5,78) 1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,5.
2 Voir la Figure 35.
A. MT-30 / 50 / 60 / 40D
95
