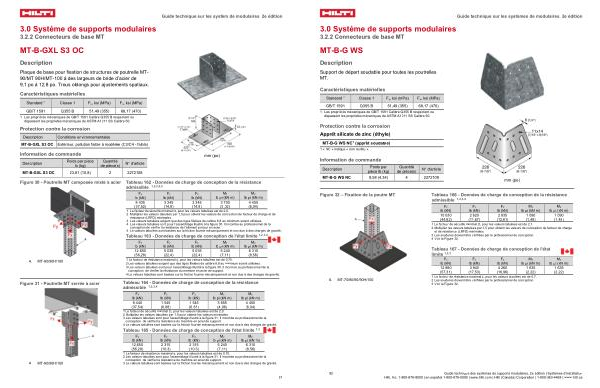

3.0 Système de supports modulaires
3.2.2 Connecteurs de base MT
MT-B-G WS
Description
Support de départ soudable pour toutes les poutrelles MT.
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa)
GB / T 1591 Q355 B 51,49( 355) 68,17( 470)
1 Les propriétés mécaniques de GB / T 1591 Calibre Q355 B respectent ou dépassent les propriétés mécaniques de ASTM A1011 SS Calibre 50.
Protection contre la corrosion Apprêt silicate de zinc( éthyle)
MT-B-G WS NC 1( apprêt soudable)
1 « NC » indique « non revêtu ».
Guide technique sur les systèmes de modulaires, 2e édition
Information de commande |
Description |
Poids par pièce lb( kg) |
Quantité de pièce( s) |
N ° d ' article |
MT-B-G WS NC |
9,58( 4,34) |
4 |
2272109 |
mm( po)
Figure 32 – Fixation de la poutre MT
Tableau 166- Données de charge de conception de la résistance admissible 1, 2, 3, 4
Fx lb( kN) |
Fy lb( kN) |
Fz lb( kN) |
My lb pi( kN m) |
Mz lb pi( kN m) |
10 030( 44,62) |
2 620( 11,67) |
2 835( 12,61) |
1 090( 1,48) |
1 090( 1,48) |
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,1. |
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge |
et de résistance( LRFD) minimales. |
3 Les soudures doivent être vérifiées par le professionnel de conception. |
4 Voir la Figure 32. |
A. MT-70 / 80 / 90 / 90H / 100
Tableau 167- Données de charge de conception de l ' état limite 1, 2, 3
Fx Fy
lb( kN) |
lb( kN) |
lb( kN) |
lb pi( kN m) |
12 880 |
3 940 |
4 260 |
1 635 |
( 57,31) |
( 17,53) |
( 18,96) |
( 2,22) |
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,7. |
2 Les soudures doivent être vérifiées par le professionnel de conception. |
3 Voir la Figure 32. |
Fz My
Mz lb pi( kN m) 1 635( 2,22)
