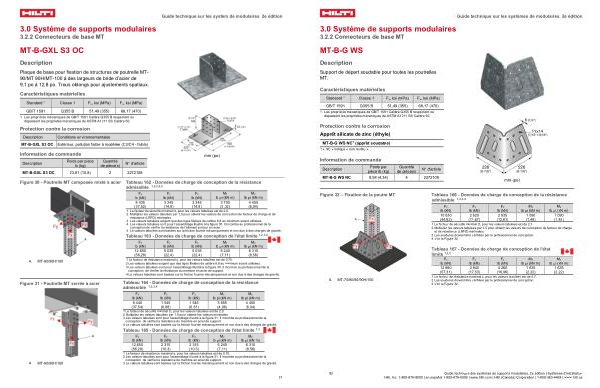

3.0 Système de supports modulaires
3.2.2 Connecteurs de base MT
MT-B-GXL S3 OC
Description
Plaque de base pour fixation de structures de poutrelle MT- 90 / MT 90H / MT-100 à des largeurs de bride d’ acier de 9,1 po à 12,8 po. Trous oblongs pour ajustements spatiaux.
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa)
GB / T 1591 Q355 B 51,49( 355) 68,17( 470)
1 Les propriétés mécaniques de GB / T 1591 Calibre Q355 B respectent ou dépassent les propriétés mécaniques de ASTM A1011 SS Calibre 50.
Protection contre la corrosion
Description
Conditions environnementales MT-B-GXL S3 OC Extérieur, pollution faible à modérée( C3 / C4- faible)
Information de commande
Poids par pièce Description lb( kg)
Quantité de pièce( s)
N ° d ' article MT-B-GXL S3 OC 23,81( 10,8) 2 2272108 mm( po)
Figure 30- Poutrelle MT composée mixte à acier
Tableau 162- Données de charge de conception de la résistance admissible 1, 2, 3, 4, 5
Fx Fy
Fz lb( kN) lb( kN) lb( kN) lb pi( kN m) lb pi( kN m) 8 435
3 345 3 345
3 700 4 455
( 37,52)( 14,9)( 14,9)
( 5,02)( 6,04)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,0. 2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de résistance( LRFD) minimales. 3 Les valeurs tabulées exigent que des tiges filetées de calibre 8,8 au minimum soient utilisées. 4 Les valeurs tabulées sont pour l’ assemblage illustré à la figure 30. Il incombe au professionnel de la conception de vérifier la résistance de l’ élément porteur en acier. 5 Le valeurs tabulées sont basées sur la friction fournie mécaniquement et non due à des charges de gravité.
Tableau 163- Données de charge de conception de l ' état limite 1, 2, 3. 4
My
Mz
A. MT-90 / 90H / 100
Figure 31- Poutrelle MT serrée à acier
A. MT-90 / 90H / 100
Fx lb( kN) |
Fy lb( kN) |
Fz lb( kN) |
My lb pi( kN m) |
Mz lb pi( kN m) |
12 650( 56,28) |
5 035( 22,4) |
5 035( 22,4) |
5 240( 7,11) |
6 310( 8,56) |
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,75. |
2 Les valeurs tabulées exigent que des tiges filetées de calibre 8,8 au minimum soient utilisées. |
3 Les valeurs tabulées sont pour l’ assemblage illustré à la figure 30. Il incombe au professionnel de la |
conception de vérifier la résistance du membre en acier de support. |
4 Le valeurs tabulées sont basées sur la friction fournie mécaniquement et non due à des charges de gravité. |
Tableau 164- Données de charge de conception de la résistance admissible 1, 2, 3, 4
Fx lb( kN) |
Fy lb( kN) |
Fz lb( kN) |
My lb pi( kN m) |
Mz lb pi( kN m) |
8 440( 37,54) |
1 545( 6,88) |
1 545( 6,88) |
3 655( 4,96) |
4 450( 6,04) |
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,0. |
2 Multipliez les valeurs tabulées par 1,5 pour obtenir les valeurs minimales. |
3 Les valeurs tabulées sont pour l’ assemblage illustré à la figure 31. Il incombe au professionnel de la |
conception de vérifier la résistance du membre en acier de support. |
4 Le valeurs tabulées sont basées sur la friction fournie mécaniquement et non due à des charges de gravité. |
Tableau 165- Données de charge de conception de l ' état limite 1, 2
Fx lb( kN) |
Fy lb( kN) |
Fz lb( kN) |
My lb pi( kN m) |
Mz lb pi( kN m) |
12,650( 56,28) |
2 315( 10.3) |
2 315( 10.3) |
5 240( 7,11) |
6 310( 8,56) |
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,75. |
2 Les valeurs tabulées sont pour l’ assemblage illustré à la figure 31. Il incombe au professionnel de la |
conception de vérifier la résistance du membre en acier de support. |
3 Le valeurs tabulées sont basées sur la friction fournie mécaniquement et non due à des charges de gravité. |
