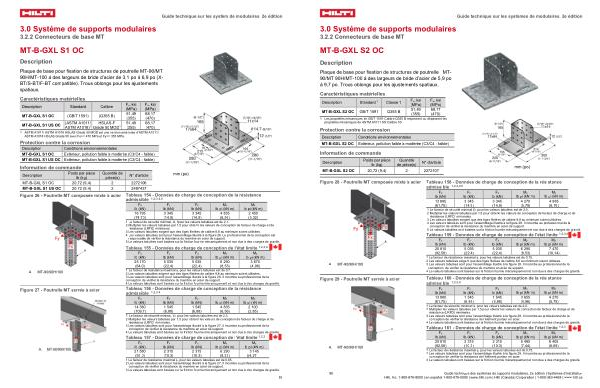

3.0 Système de supports modulaires

3.2.2 Connecteurs de base MT

MT-B-GXL S2 OC

Description

Plaque de base pour fixation de structures de poutrelle MT- 90 / MT 90H / MT-100 à des largeurs de bride d’ acier de 5,9 po à 9,7 po. Trous oblongs pour les ajustements spatiaux.

Caractéristiques matérielles

Description	Standard 1	Classe 1	F y, ksi ( MPa)	F u, ksi ( MPa)
MT-B-GXL S2 OC	GB / T 1591	Q355 B	51,49 ( 355)	68,17 ( 470)
1 Les propriétés mécaniques de GB / T 1591 Calibre Q355 B respectent ou dépassent les
propriétés mécaniques de ASTM A1011 SS Calibre 50.

Protection contre la corrosion
Description	Conditions environnementales
MT-B-GXL S2 OC	Extérieur, pollution faible à modérée( C3 / C4- faible)

Guide technique sur les systèmes de modulaires, 2e édition

Information de commande
Description	Poids par pièce lb( kg)	Quantité de pièce( s)	N ° d ' article
MT-B-GXL S2 OC	20,72( 9,4)	2	2272107

mm( po)

Figure 28- Poutrelle MT composée mixte à acier

A. MT-90 / 90H / 100

Figure 29- Poutrelle MT serrée à acier

A. MT-90 / 90H / 100

Tableau 158- Données de charge de conception de la résistance admissible 1, 2, 3, 4, 5

Fx Fy

Fz lb( kN) lb( kN) lb( kN) lb pi( kN m) lb pi( kN m) 13 895 3 345

3 345 4 270

4 985

( 61,75)( 14,9)( 14,9)

( 5,79)( 6,76)

1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,0. 2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de résistance( LRFD) minimales. 3 Les valeurs tabulées exigent que des tiges filetées de calibre 8,8 au minimum soient utilisées. 4 Les valeurs tabulées sont pour l’ assemblage illustré à la figure 28. Il incombe au professionnel de la conception de vérifier la résistance du membre en acier de support. 5 Le valeurs tabulées sont basées sur la friction fournie mécaniquement et non due à des charges de gravité.

Tableau 159- Données de charge de conception de l ' état limite 1, 2, 3, 4

Fx lb( kN)	Fy lb( kN)	Fz lb( kN)	My lb pi( kN m)	Mz lb pi( kN m)
20 810( 92,58)	5 035( 22,4)	5 035( 22,4)	6 290( 8,53)	7 470( 10,14)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,75.
2 Les valeurs tabulées exigent que des tiges filetées de calibre 8,8 au minimum soient utilisées.
3 Les valeurs tabulées sont pour l’ assemblage illustré à la figure 28. Il incombe au professionnel de la
conception de vérifier la résistance du membre en acier de support.
4 Le valeurs tabulées sont basées sur la friction fournie mécaniquement et non due à des charges de gravité.

Tableau 160- Données de charge de conception de la résistance admissible 1, 2, 3, 4

Fx Fy

Fz lb( kN) lb( kN) lb( kN) lb pi( kN m) lb pi( kN m) 13 880 1 545

1 545 3 655

4 270

( 61,75)( 6,88)( 6,88)

( 4,96)( 5,79)

1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,0. 2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de résistance( LRFD) minimales. 3 Les valeurs tabulées sont pour l’ assemblage illustré à la figure 29. Il incombe au professionnel de la conception de vérifier la résistance de l’ élément porteur en acier. 4 Le valeurs tabulées sont basées sur la friction fournie mécaniquement et non due à des charges de gravité.

Tableau 161- Données de charge de conception de l ' état limite 1, 2, 3

Fx lb( kN)	Fy lb( kN)	Fz lb( kN)	My lb pi( kN m)	Mz lb pi( kN m)
20 810( 92,58)	2 315( 10.3)	2 315( 10.3)	5 485( 7,44)	6 405( 8,69)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,75.
2 Les valeurs tabulées sont pour l’ assemblage illustré à la figure 29. Il incombe au professionnel de la
conception de vérifier la résistance de l’ élément porteur en acier.
3 Le valeurs tabulées sont basées sur la friction fournie mécaniquement et non due à des charges de gravité.
