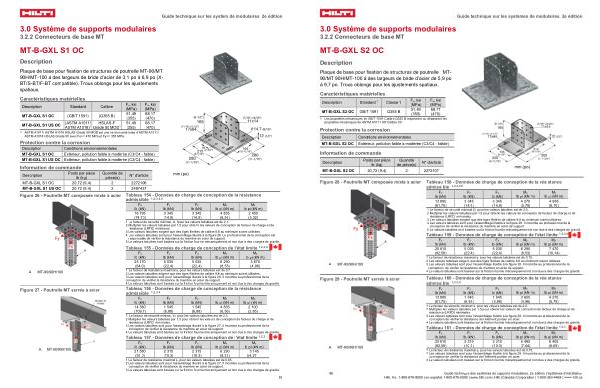

Guide technique sur les systèm de modulaires, 2e édition
3.0 Système de supports modulaires
3.2.2 Connecteurs de base MT
MT-B-GXL S1 OC
Description
Plaque de base pour fixation de structures de poutrelle MT-90 / MT 90H / MT-100 à des largeurs de bride d’ acier de 3,1 po à 6,9 po( X- BT / S-BT / F-BT compatible). Trous oblongs pour les ajustements spatiaux.
Caractéristiques matérielles |
Description |
Standard |
Calibre |
F y, ksi
( MPa)
|
MT-B-GXL S1 OC |
( GB / T 1591) |
( Q355 B) |
51,49
( 355)
|
MT-B-GXL S1 US OC |
( ASTM A1011 /
HSLAS-F
ASTM A1018) 1
Grade 50 MOD 1
|
51,49
( 355)
|
F u, ksi( MPa) 68,17( 470) 68,17( 470)
1 ASTM A1011 / ASTM A1018 HSLAS Grade 50 MOD est une version améliorée d’ ASTM A1011 / ASTM A1018 HSLAS Grade 50 avec Fu >= 470 MPa et Fy >= 355 MPa.
Protection contre la corrosion
Description
Conditions environnementales MT-B-GXL S1 OC Extérieur, pollution faible à modérée( C3 / C4- faible) MT-B-GXL S1 US OC Extérieur, pollution faible à modérée( C3 / C4- faible)
Information de commande |
Description |
Poids par pièce lb( kg) |
Quantité de pièce( s) |
N ° d ' article |
mm( po) |
MT-B-GXL S1 OC |
20,72( 9,4) |
2 |
2272106 |
|
MT-B-GXL S1 US OC |
20,72( 9,4) |
2 |
2487437 |
|
Figure 26- Poutrelle MT composée mixte à acier |
Tableau 154- Données de charge de conception de la résistance |
admissible 1, 2, 3, 4, 5 |
A. MT-90 / 90H / 100
Figure 27- Poutrelle MT serrée à acier
Fx Fy
Fz My
Mz lb( kN) lb( kN) lb( kN) lb pi( kN m) lb pi( kN m) 16 795 3 345
3 345 4 835
2 450
( 74,70)( 14,9)( 14,9)
( 6,56)( 3,32)
1 Le facteur de sécurité minimal, Ω, fpour les valeurs tabulées est de 2,1. 2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de résistance( LRFD) minimales. 3 Les valeurs tabulées exigent que des tiges filetées de calibre 8,8 au minimum soient utilisées. 4 Les valeurs tabulées sont pour l’ assemblage illustré à la figure 26. Le professionnel de la conception est responsable de vérifier la résistance du membre en acier de support. 5 Le valeurs tabulées sont basées sur la friction fournie mécaniquement et non due à des charges de gravité.
Tableau 155- Données de charge de conception de l ' état limite 1, 2, 3, 4
Fx lb( kN) |
Fy lb( kN) |
Fz lb( kN) |
My lb pi( kN m) |
Mz lb pi( kN m) |
25 170( 64,0) |
5 035( 22,4) |
5 035( 22,4) |
6 290( 8,53) |
3 670( 4,98) |
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,7. |
2 Les valeurs tabulées exigent que des tiges filetées de calibre 8,8 au minimum soient utilisées. |
3 Les valeurs tabulées sont pour l’ assemblage illustré à la figure 26. Il incombe au professionnel de la |
conception de vérifier la résistance du membre en acier de support. |
4 Le valeurs tabulées sont basées sur la friction fournie mécaniquement et non due à des charges de gravité. |
Tableau 156- Données de charge de conception de la résistance admissible 1, 2, 3, 4
Fx Fy
Fz
lb( kN) lb( kN) lb( kN) lb pi( kN m) lb pi( kN m) 14 380 1 545
1 545 4 835
2 100
( 109,7)( 6,88)( 6,88)
( 6,56)( 2,85)
1 Le facteur de sécurité minimal, Ω, pour les valeurs tabulées est de 2,3. 2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de résistance( LRFD) minimales. 3 Les valeurs tabulées sont pour l’ assemblage illustré à la figure 27. Il incombe au professionnel de la conception de vérifier la résistance du membre en acier de support. 4 Le valeurs tabulées sont basées sur la friction fournie mécaniquement et non due à des charges de gravité.
Tableau 157- Données de charge de conception de l ' état limite 1, 2, 3
Fx lb( kN) |
Fy lb( kN) |
Fz lb( kN) |
My lb pi( kN m) |
Mz lb pi( kN m) |
21 580( 96,0) |
2 315( 10.3) |
2 315( 10.3) |
6 290( 8,53) |
3 145() 4,27 |
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,65. |
2 Les valeurs tabulées sont pour l’ assemblage illustré à la figure 27. Il incombe au professionnel de la |
conception de vérifier la résistance du membre en acier de support. |
3 Le valeurs tabulées sont basées sur la friction fournie mécaniquement et non due à des charges de gravité. |
My Mz
