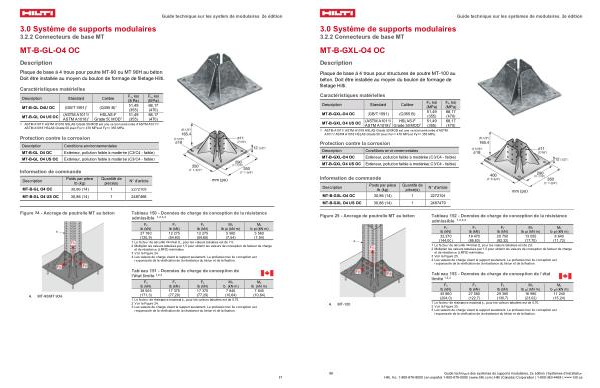

3.0 Système de supports modulaires
3.2.2 Connecteurs de base MT
MT-B-GXL-O4 OC
Description
Plaque de base à 4 trous pour structures de poutre MT-100 au béton. Doit être installée au moyen du boulon de formage de filetage Hilti.
Caractéristiques matérielles
Description
Standard
Calibre
F y, ksi
( MPa)
MT-B-GXL-O4 OC
( GB / T 1591)
( Q355 B)
51,49
( 355)
MT-B-GXL O4 US OC
( ASTM A1011 /
HSLAS-F
ASTM A1018) 1
Grade 50 MOD 1
51,49
( 355)
1 ASTM A1011 / ASTM A1018 HSLAS Grade 50 MOD est une version améliorée d’ ASTM A1011 / ASTM A1018 HSLAS Grade 50 avec Fu >= 470 MPa et Fy >= 355 MPa.
F u, ksi( MPa) 68,17( 470) 68,17( 470)
Protection contre la corrosion
Description
Conditions environnementales
MT-B-GXL-O4 OC
Extérieur, pollution faible à modérée( C3 / C4- faible)
MT-B-GXL O4 US OC
Extérieur, pollution faible à modérée( C3 / C4- faible)
Guide technique sur les systèmes de modulaires, 2e édition
Information de commande
Description
Poids par pièce lb( kg)
Quantité de pièce( s)
N ° d ' article
MT-B-GXL-O4 OC
30,86( 14)
1
2272104
MT-B-GXL O4 US OC 30,86( 14) 1 2487479 mm( po)
Figure 25- Ancrage de poutrelle MT au béton
Tableau 152- Données de charge de conception de la résistance admissible 1, 2, 3, 4
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
My lb pi( kN m)
Mz lb pi( kN m)
32,370( 144,00)
19 470( 86,63)
20 750( 92,32)
13 055( 17,70)
8 640( 11,72)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,0.
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge
et de résistance( LRFD) minimales.
3 Voir la Figure 25.
4 Les valeurs de charge visent le support seulement. Le professionnel de conception est
responsable de la vérification de la résistance du béton et de la fixation.
A. MT-100
Tableau 153- Données de charge de conception de l ' état limite 1, 2, 3
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
My lb pi( kN m)
Mz lb pi( kN m)
45 860( 204,0)
27 580( 122,7)
29 380( 130,7)
16 980( 23,02)
11 240( 15,24)
1 Le facteur de résistance maximal φ,, pour les valeurs tabulées est de 0,70.
2 Voir la Figure 25.
3 Les valeurs de charge visent le support seulement. Le professionnel de conception est
responsable de la vérification de la résistance du béton et de la fixation.
