3.0 Système de supports modulaires
3.2.2 Connecteurs de base MT
MT-B-GL-O4 OC
Description
Plaque de base à 4 trous pour poutre MT-90 ou MT 90H au béton. Doit être installée au moyen du boulon de formage de filetage Hilti.
Caractéristiques matérielles
Description
Standard
Calibre
F y, ksi
( MPa)
MT-B-GL O4U OC
( GB / T 1591) 1
( Q355 B) 1
51,49
( 355)
MT-B-GL O4 US OC
( ASTM A1011 /
ASTM A1018) 1
HSLAS-F
Grade 50 MOD 1
51,49
( 355)
F u, ksi( MPa) 68,17( 470) 68,17( 470)
1 ASTM A1011 / ASTM A1018 HSLAS Grade 50 MOD est une version améliorée d’ ASTM A1011 / ASTM A1018 HSLAS Grade 50 avec Fu >= 470 MPa et Fy >= 355 MPa.
Protection contre la corrosion
Description
Conditions environnementales
MT-B-GL O4 OC
Extérieur, pollution faible à modérée( C3 / C4- faible)
MT-B-GL O4 US OC
Extérieur, pollution faible à modérée( C3 / C4- faible)
Information de commande
Description
Poids par pièce lb( kg)
Quantité de pièce( s)
N ° d ' article
MT-B-GL O4 OC
30,86( 14)
1
2272103
MT-B-GL O4 US OC 30,86( 14) 1 2487468
mm( po)

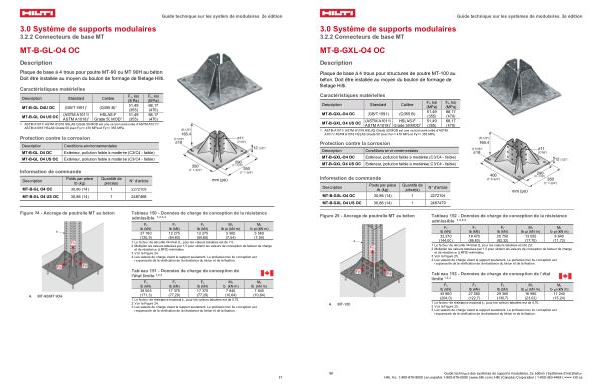

Figure 24- Ancrage de poutrelle MT au béton
Tableau 150- Données de charge de conception de la résistance admissible 1, 2, 3, 4
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
My lb pi( kN m)
Mz lb pi( kN m)
27 180( 120,9)
12 275( 54,60)
12 275( 54,60)
5 560( 7,54)
5 560( 7,54)
1 Le facteur de sécurité minimal Ω,, pour les valeurs tabulées est de 2.0.
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge
et de résistance( LRFD) minimales.
3 Voir la Figure 24.
4 Les valeurs de charge visent le support seulement. Le professionnel de conception est
responsable de la vérification de la résistance du béton et de la fixation.
A. MT-90 / MT 90H
Tableau 151- Données de charge de conception de l ' état limite 1, 2, 3
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
My lb( kN m)
Mz lb( kN m)
38 505( 171,3)
17 375( 77,29)
17 375( 77,29)
7 845( 10,64)
7 845( 10,64)
1 Le facteur de résistance maximal φ,, pour les valeurs tabulées est de 0,75.
2 Voir la Figure 24.
3 Les valeurs de charge visent le support seulement. Le professionnel de conception est
responsable de la vérification de la résistance du béton et de la fixation.
