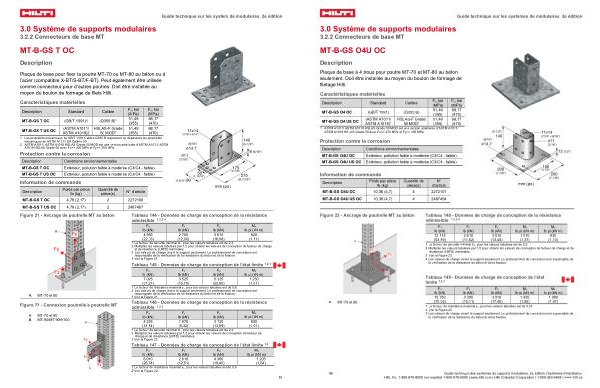

3.0 Système de supports modulaires

3.2.2 Connecteurs de base MT

MT-B-GS O4U OC

Description

Plaque de base à 4 trous pour poutre MT-70 et MT-80 au béton seulement. Doit être installée au moyen du boulon de formage de filetage Hilti.

Caractéristiques matérielles

Guide technique sur les systèmes de modulaires, 2e édition

F u, ksi( MPa) 68,17( 470) 68,17( 470)

1 ASTM A1011 / ASTM A1018 HSLAS Grade 50 MOD est une version améliorée d’ ASTM A1011 / ASTM A1018 HSLAS Grade 50 avec Fu >= 470 MPa et Fy >= 355 MPa

Protection contre la corrosion

Description	Conditions environnementales
MT-B-GS O4U OC	Extérieur, pollution faible à modérée( C3 / C4- faible)
MT-B-GS O4U US OC	Extérieur, pollution faible à modérée( C3 / C4- faible)

MT-B-GS O4U US OC 10,36( 4,7) 4 2487454 mm( po)

Figure 23- Ancrage de poutrelle MT au béton

Tableau 148- Données de charge de conception de la résistance admissible 1, 2, 3, 4

Fx lb( kN)	Fy lb( kN)	Fz lb( kN)	My lb pi( kN m)	Mz lb pi( kN m)
12 115( 53,89)	2 610( 11,62)	3 010( 13,40)	1 010( 1,37)	830( 1,13)
1 Le facteur de sécurité minimal Ω,, pour les valeurs tabulées est de 2,5.
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de
résistance( LRFD) minimales.
3 Voir la Figure 23.
4 Les valeurs de charge visent le support seulement. Le professionnel de conception est responsable de
la vérification de la résistance du béton et de la fixation.

Tableau 149- Données de charge de conception de l ' état limite 1, 2, 3

A. MT-70 et 80

Fx lb( kN)	Fy lb( kN)	Fz lb( kN)	My lb pi( kN m)	Mz lb pi( kN m)
15 750( 70,06)	3 395( 15,11)	3 910( 17,40)	1 435( 1,95)	1 080( 1,47)
1 Le facteur de résistance maximal φ,, pour les valeurs tabulées est de 0,57.
2 Voir la Figure 23.
3 Les valeurs de charge visent le support seulement. Le professionnel de conception est responsable de
la vérification de la résistance du béton et de la fixation.
