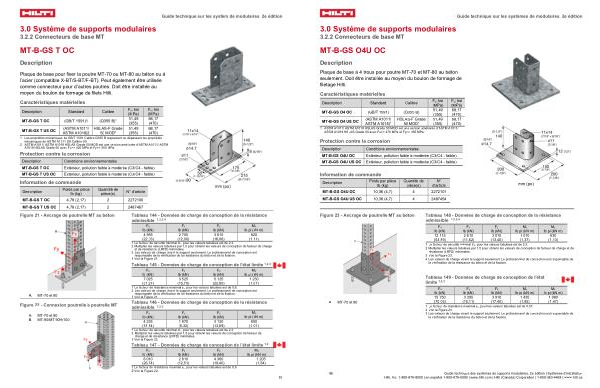

Guide technique sur les systèm de modulaires, 2e édition
3.0 Système de supports modulaires
3.2.2 Connecteurs de base MT
MT-B-GS T OC
Description
Plaque de base pour fixer la poutre MT-70 ou MT-80 au béton ou à l’ acier( compatible X-BT / S-BT / F-BT). Peut également être utilisée comme connecteur pour d’ autres poutres. Doit être installée au moyen du boulon de formage de filets Hilti.
Caractéristiques matérielles
Description
Standard
Calibre
F y, ksi
( MPa)
MT-B-GS T OC
( GB / T 1591) 1
( Q355 B) 1
51,49
( 355)
MT-B-GS T US OC
( ASTM A1011 /
ASTM A1018) 2
HSLAS-F Grade
50 MOD 2
51,49
( 355)
F u, ksi( MPa) 68,17( 470)
68,17( 470)
1 Les propriétés mécaniques de GB / T 1591 Calibre Q355 B respectent ou dépassent les propriétés mécaniques de ASTM A1011 SS Calibre 50.
2 ASTM A1011 / ASTM A1018 HSLAS Grade 50 MOD est une version améliorée d’ ASTM A1011 / ASTM A1018 HSLAS Grade 50 avec Fu >= 420 MPa et Fy >= 350 MPa.
Protection contre la corrosion
Description
Conditions environnementales MT-B-GS T OC Extérieur, pollution faible à modérée( C3 / C4- faible) MT-B-GS T US OC Extérieur, pollution faible à modérée( C3 / C4- faible)
Information de commande
Description
Poids par pièce lb( kg)
Quantité de pièce( s)
N ° d ' article MT-B-GS T OC 4,78( 2,17) 2 2272100 MT-B-GS T US OC 4,78( 2,17) 2 2487467 Figure 21- Ancrage de poutrelle MT au béton
A. MT-70 et 80 Figure 22- Connexion poutrelle à poutrelle MT
A.
MT-70 et 80
B.
MT-90 / MT 90H / 100
mm( po)
Tableau 144- Données de charge de conception de la résistance admissible 1, 2, 3. 4
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
My lb pi( kN m)
4 955( 22,03)
2 700( 12,00)
3 610( 16,06)
820( 1,11)
1 Le facteur de sécurité minimal Ω,, pour les valeurs tabulées est de 2,2.
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge
et de résistance( LRFD) minimales.
3 Les valeurs de charge visent le support seulement. Le professionnel de conception est
responsable de la vérification de la résistance du béton et de la fixation.
4 Voir la Figure 21.
Tableau 145- Données de charge de conception de l ' état limite 1, 2, 3
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
My lb pi( kN m)
7 025( 31,27)
3 525( 15,70)
5 125( 22,80)
1 230( 1,67)
1 Le facteur de résistance maximal φ,, pour les valeurs tabulées est de 0,6.
2 Les valeurs de charge visent le support seulement. Le professionnel de conception est
responsable de la vérification de la résistance du béton et de la fixation.
3 Voir la Figure 21.
Tableau 146- Données de charge de conception de la résistance admissible 1, 2, 3
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
My lb pi( kN m)
4 235( 18,84)
1 870( 8,32)
3 120( 13,89)
800( 1,09)
1 Le facteur de sécurité minimal Ω,, pour les valeurs tabulées est de 2,2
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de
charge et de résistance( LRFD) minimales.
3 Voir la Figure 22.
Tableau 147- Données de charge de conception de l ' état limite 1, 2
Fx
Fy
lb( kN)
lb( kN)
lb( kN)
6 010
2 810
4 360
( 26,74)
( 12,51)
( 19,40)
1 Le facteur de résistance maximal φ,, pour les valeurs tabulées est de 0,6.
2 Voir la Figure 22.
Fz
My lb pi( kN m) 1 205( 1,64)
