3.0 Système de supports modulaires
3.2.2 Connecteurs de base MT

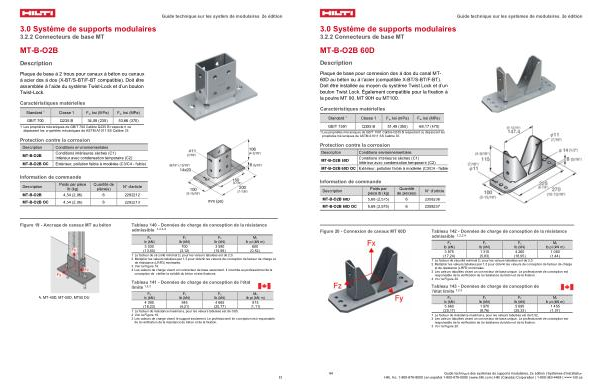

MT-B-O2B 60D
Description
Plaque de base pour connexion dos à dos du canal MT- 60D au béton ou à l’ acier( compatible X-BT / S-BT / F-BT). Doit être installée au moyen du système Twist Lock et d’ un boulon Twist Lock. Également compatible pour la fixation à la poutre MT 90, MT 90H ou MT100.
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa)
GB / T 1591 Q355 B 51,49( 355) 68,17( 470)
1 Les propriétés mécaniques de GB / T 1591 Calibre Q355 B respectent ou dépassent les propriétés mécaniques de ASTM A1011 SS Calibre 50.
Protection contre la corrosion
Description |
Conditions environnementales |
MT-B-O2B 60D |
Conditions intérieures sèches( C1)
Intérieur avec condensation temporaire( C2)
|
MT-B-O2B 60D OC Extérieur, pollution faible à modérée( C3 / C4- faible |
Guide technique sur les systèmes de modulaires, 2e édition
Information de commande
Description
Poids par pièce lb( kg)
Quantité de pièce( s)
N ° d ' article MT-B-O2B 60D 5,68( 2,575) 6 2358236 MT-B-O2B 60D OC 5,68( 2,575) 6 2358237
Figure 20- Connexion de canaux MT 60D
Tableau 142- Données de charge de conception de la résistance admissible 1, 2, 3. 4
Fx lb( kN) |
Fy lb( kN) |
Fz lb( kN) |
My lb pi( kN m) |
|
3 875
( 17,24)
|
1 310
( 5,83)
|
4 260
( 18,95)
|
1 060
( 1,44)
|
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,0. |
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge |
et de résistance( LRFD) minimales. |
3 Les valeurs tabulées visent un connecteur de base unique. Le professionnel de conception est |
responsable de la vérification de la résistance du béton et de la fixation. |
4 Voir la Figure 20. |
Tableau 143- Données de charge de conception de l ' état limite 1, 2, 3
Fx lb( kN) |
Fy lb( kN) |
Fz lb( kN) |
My lb pi( kN m) |
5 660( 25,17) |
1 970( 8,76) |
5 695( 25,33) |
1 455( 1,97) |
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,52. |
2 Les valeurs tabulées visent un connecteur de base unique. Le professionnel de conception est |
responsable de la vérification de la résistance du béton et de la fixation. |
3 Voir la Figure 20. |
84 Guide technique des systèmes de supports modulaires, 2e édition | Systèmes d’ installation Hilti, Inc. 1-800-879-8000 | en español 1-800-879-5000 | www. hilti. com | Hilti( Canada) Corporation | 1-800-363-4458 | www. hilti. ca
