3.0 Système de supports modulaires
3.2.2 Connecteurs de base MT
MT-B-O2B
Description
Plaque de base à 2 trous pour canaux à béton ou canaux à acier dos à dos( X-BT / S-BT / F-BT compatible). Doit être assemblée à l’ aide du système Twist-Lock et d’ un boulon Twist-Lock.
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa)
GB / T 700 Q235 B 34,08( 235) 53,66( 370)
1 Les propriétés mécaniques de GB / T 700 Calibre Q235 B respectent ou dépassent les propriétés mécaniques de ASTM A1011 SS Calibre 33.
Protection contre la corrosion
Description
Conditions environnementales
MT-B-O2B
Conditions intérieures sèches( C1)
Intérieur avec condensation temporaire( C2)
MT-B-O2B OC
Extérieur, pollution faible à modérée( C3 / C4- faible)
Information de commande
Description
Poids par pièce lb( kg)
Quantité de pièce( s)
N ° d ' article
MT-B-O2B
4,54( 2,06)
6
2282212
MT-B-O2B OC
4,54( 2,06)
6
2282213
mm( po)

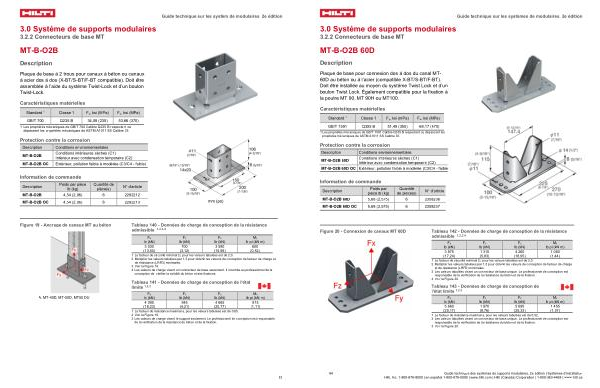

Figure 19- Ancrage de canaux MT au béton
Tableau 140- Données de charge de conception de la résistance admissible 1, 2, 3. 4
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
My lb pi( kN m)
3 030
( 13,50)
700
( 3,12)
3 590
( 15,98)
600
( 0,82)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,0.
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et
de résistance( LRFD) minimales.
3 Voir la Figure 19.
4 Les valeurs de charge visent un connecteur de base seulement. Il incombe au professionnel de la
conception de vérifier la solidité du béton et des fixations.
Tableau 141- Données de charge de conception de l ' état limite 1, 2, 3
A. MT-40D, MT-50D, MT50 DU
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
My lb pi( kN m)
4 095( 18,23)
945( 4,21)
4 665( 20,77)
815( 1,11)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,65.
2 Voir la Figure 19.
3 Les valeurs de charge visent le support seulement. Le professionnel de conception est responsable
de la vérification de la résistance du béton et de la fixation.
83
