3.0 Système de supports modulaires
3.2.2 Connecteurs de base MT

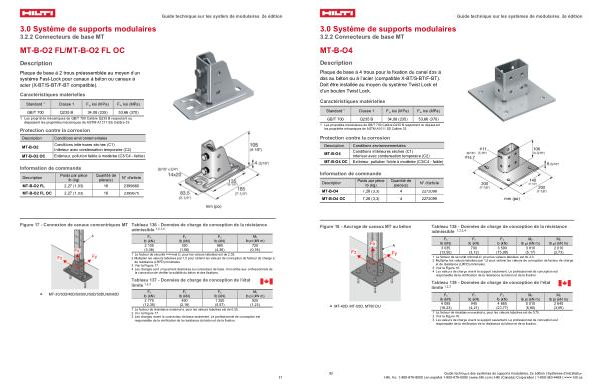

MT-B-O4
Description
Plaque de base à 4 trous pour la fixation du canal dos à dos au béton ou à l’ acier( compatible X-BT / S-BT / F-BT). Doit être installée au moyen du système Twist Lock et d’ un boulon Twist Lock.
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa)
GB / T 700 Q235 B 34,08( 235) 53,66( 370)
1 Les propriétés mécaniques de GB / T 700 Calibre Q235 B respectent ou dépassent les propriétés mécaniques de ASTM A1011 SS Calibre 33.
Protection contre la corrosion
Description
Conditions environnementales
MT-B-O4
Conditions intérieures sèches( C1)
Intérieur avec condensation temporaire( C2)
MT-B-O4 OC
Extérieur, pollution faible à modérée( C3 / C4- faible)
Information de commande
Description
Poids par pièce lb( kg)
Quantité de pièce( s)
N ° d ' article
MT-B-O4
7,28( 3,3)
4
2272098
Guide technique sur les systèmes de modulaires, 2e édition
MT-B-O4 OC 7,28( 3,3) 4 2272099 mm( po)
Figure 18- Ancrage de canaux MT au béton
Tableau 138- Données de charge de conception de la résistance admissible 1, 2, 3, 4
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
My lb pi( kN m)
Mz lb pi( kN m)
3 035( 13,50)
700( 3,12)
3 590( 15,98)
3 810( 5,17)
2 010( 2,73)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,0.
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge
et de résistance( LRFD) minimales.
3 Voir la Figure 18.
4 Les valeurs de charge visent le support seulement. Le professionnel de conception est
responsable de la vérification de la résistance du béton et de la fixation.
Tableau 139- Données de charge de conception de l ' état limite 1, 2, 3
A. MT-40D, MT-50D, MT50 DU
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
My lb pi( kN m)
Mz lb pi( kN m)
4 095( 18,23)
945( 4,21)
4 665( 20,77)
5 015( 6,80)
2 645( 3,59)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,75.
2 Voir la Figure 18.
3 Les valeurs de charge visent le support seulement. Le professionnel de conception est
responsable de la vérification de la résistance du béton et de la fixation.
