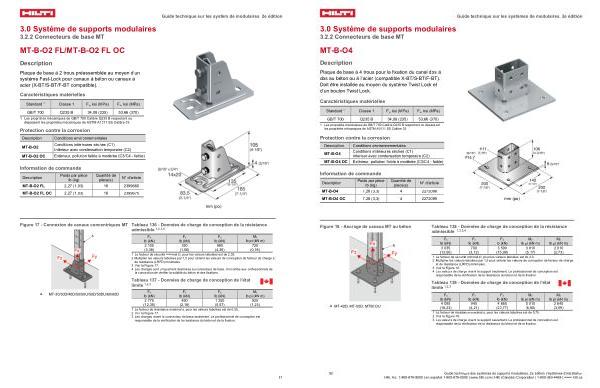

Guide technique sur les systèm de modulaires, 2e édition
3.0 Système de supports modulaires
3.2.2 Connecteurs de base MT
MT-B-O2 FL / MT-B-O2 FL OC
Description
Plaque de base à 2 trous préassemblée au moyen d’ un système Fast-Lock pour canaux à béton ou canaux à acier( X-BT / S-BT / F-BT compatible).
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa)
GB / T 700 Q235 B 34,08( 235) 53,66( 370)
1 Les propriétés mécaniques de GB / T 700 Calibre Q235 B respectent ou dépassent les propriétés mécaniques de ASTM A1011 SS Calibre 33.
Protection contre la corrosion
Description
Conditions environnementales
MT-B-O2
Conditions intérieures sèches( C1)
Intérieur avec condensation temporaire( C2)
MT-B-O2 OC
Extérieur, pollution faible à modérée( C3 / C4- faible)
Information de commande
Description
Poids par pièce lb( kg)
Quantité de pièce( s)
N ° d ' article
MT-B-O2 FL
2,27( 1,03)
16
2399660
MT-B-O2 FL OC 2,27( 1,03) 16 2399675 mm( po)
Figure 17- Connexion de canaux concentriques MT
Tableau 136- Données de charge de conception de la résistance admissible 1, 2, 3, 4
A. MT-30 / 30D / 40D / 50 / 50U / 50D / 50DU / 60 / 60D
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
My lb pi( kN m)
2 105( 9,38)
350( 1,56)
980( 4,36)
720( 0,98)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,35.
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et
de résistance( LRFD) minimales.
3 Voir la Figure 17.
4 Les charges sont uniquement destinées au connecteur de base. Il incombe aux professionnels de
la conception de vérifier la solidité du béton et des fixations.
Tableau 137- Données de charge de conception de l ' état limite 1, 2, 3
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
My lb pi( kN m)
2 775( 12,35)
490( 2,18)
1 250( 5,57)
925( 1,26)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,55.
2 Voir la Figure 17.
3 Les charges visent le connecteur de base seulement. Le professionnel de conception est
responsable de la vérification de la résistance du béton et de la fixation.
