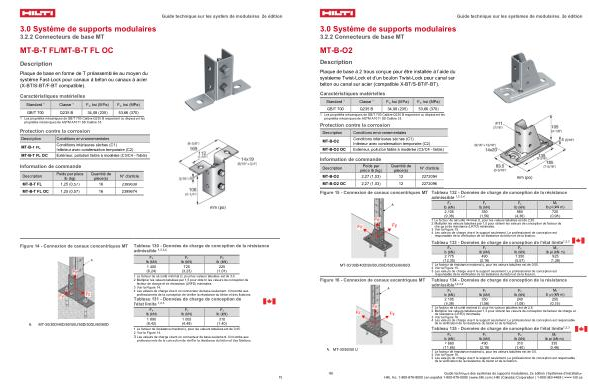

3.0 Système de supports modulaires
3.2.2 Connecteurs de base MT
MT-B-O2
Description
Plaque de base à 2 trous conçue pour être installée à l’ aide du systèeme Twist-Lock et d’ un boulon Twist-Lock pour canal sur béton ou canal sur acier( compatible X-BT / S-BT / F-BT).
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa) GB / T 700 Q235 B 34,08( 235) 53,66( 370)
1 Les propriétés mécaniques de GB / T 700 Calibre Q235 B respectent ou dépassent les propriétés mécaniques de ASTM A1011 SS Calibre 33.
Protection contre la corrosion
Description |
Conditions environnementales |
MT-B-O2 |
Conditions intérieures sèches( C1)
Intérieur avec condensation temporaire( C2)
|
MT-B-O2 OC |
Extérieur, pollution faible à modérée( C3 / C4- faible) |
Guide technique sur les systèmes de modulaires, 2e édition
Information de commande |
Description |
Poids par pièce lb( kg) |
Quantité de pièce( s) |
N ° d ' article |
MT-B-O2 |
2,27( 1,03) |
12 |
2272094 |
MT-B-O2 OC 2,27( 1,03) 12 2272096 mm( po)
Figure 15- Connexion de canaux concentriques MT
MT-30 / 30D / 40D / 50 / 50U / 50D / 50DU / 60 / 60D
Figure 16- Connexion de canaux excentriques MT
Tableau 132- Données de charge de conception de la résistance admissible 1, 2, 3, 4
Fx lb( kN) |
Fy lb( kN) |
Fz lb( kN) |
My lb pi( kN m) |
2,105( 9,38) |
350( 1,56) |
980( 4,36) |
720( 0,98) |
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,35. |
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de |
charge et de résistance( LRFD) minimales. |
3 Voir la Figure 15. |
4 Les valeurs de charge visent le support seulement. Le professionnel de conception est |
responsable de la vérification de la résistance du béton et de la fixation. |
Tableau 133- Données de charge de conception de l ' état limite 1, 2, 3
Fx lb( kN) |
Fy lb( kN) |
Fz lb( kN) |
My lb pi( kN m) |
2 775( 12,35) |
490( 2,18) |
1 250( 5,57) |
925( 1,26) |
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,55. |
2 Voir la Figure 15. |
3 Les valeurs de charge visent le support seulement. Le professionnel de conception est |
responsable de la vérification de la résistance du béton et de la fixation. |
Tableau 134- Données de charge de conception de la résistance admissible 1, 2, 3, 4
Fx
Fy
lb( kN) lb( kN) lb( kN) lb pi( kN m)
2 105 350
240 255
( 9,38)( 1,56)
( 1,08)
( 0,35)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,6. 2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de résistance( LRFD) minimales. 3 Voir la Figure 16. 4 Les valeurs de charge visent le support seulement. Le professionnel de conception est responsable de la vérification de la résistance du béton et de la fixation.
Tableau 135- Données de charge de conception de l ' état limite 1, 2, 3
Fz My
A. MT-30 / 50 / 50 U
Fx lb( kN) |
Fy lb( kN) |
Fz lb( kN) |
My lb pi( kN m) |
2 660( 11,85) |
490( 2,18) |
310( 1,40) |
335( 0,46) |
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,5. |
2 Voir la Figure 16. |
3 Les valeurs de charge visent le support seulement. Le professionnel de conception est responsable |
de la vérification de la résistance du béton et de la fixation. |
