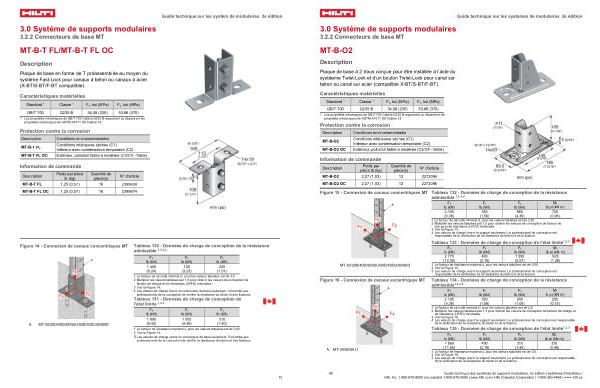

Guide technique sur les systèm de modulaires, 2e édition
3.0 Système de supports modulaires
3.2.2 Connecteurs de base MT
MT-B-T FL / MT-B-T FL OC
Description
Plaque de base en forme de T préassemblée au moyen du système Fast-Lock pour canaux à béton ou canaux à acier( X-BT / S-BT / F-BT compatible).
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa)
GB / T 700 Q235 B 34,08( 235) 53,66( 370)
1 Les propriétés mécaniques de GB / T 700 Calibre Q235 B respectent ou dépassent les propriétés mécaniques de ASTM A1011 SS Calibre 33.
Protection contre la corrosion
Description |
Conditions environnementales |
MT-B-T FL |
Conditions intérieures sèches( C1)
Intérieur avec condensation temporaire( C2)
|
MT-B-T FL OC |
Extérieur, pollution faible à modérée( C3 / C4- faible) |
Information de commande
Description
Poids par pièce lb( kg)
Quantité de pièce( s)
N ° d ' article MT-B-T FL 1,25( 0,57) 16 2399639 MT-B-T FL OC 1,25( 0,57) 16 2399674 mm( po)
Figure 14- Connexion de canaux concentriques MT
Tableau 130- Données de charge de conception de la résistance admissible 1, 2, 3, 4
A. MT-30 / 30D / 40D / 50 / 50U / 50D / 50DU / 60 / 60D
Fx lb( kN)
1 400( 6,24)
Fy lb( kN)
725( 3,23)
Fz lb( kN)
225( 1,01)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 3,0. 2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de résistance( LRFD) minimales. 3 Voir la Figure 14. 4 Les valeurs de charge visent un connecteur de base seulement. Il incombe aux professionnels de la conception de vérifier la résistance du béton et des fixations.
Tableau 131- Données de charge de conception de l ' état limite 1, 2, 3
Fx lb( kN)
1 890( 8,42)
Fy lb( kN)
1 005( 4,49)
Fz lb( kN)
310( 1,40)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,45. 2 Voir la Figure 14.
3 Les valeurs de charge visent un connecteur de base seulement. Il incombe aux professionnels de la conception de vérifier la résistance du béton et des fixations.
79
