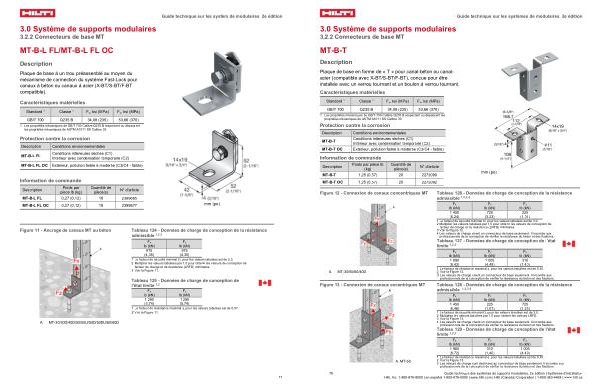

3.0 Système de supports modulaires
3,2.2 Connecteurs de base MT
MT-B-T
Description
Plaque de base en forme de « T » pour canal-béton ou canalacier( compatible avec X-BT / S-BT / F-BT), conçue pour être installée avec un verrou tournant et un boulon à verrou tournant.
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa)
Guide technique sur les systèmes de modulaires, 2e édition
GB / T 700 Q235 B 34,08( 235) 53,66( 370)
1 Les propriétés mécaniques de GB / T 700 Calibre Q235 B respectent ou dépassent les propriétés mécaniques de ASTM A1011 SS Calibre 33.
Protection contre la corrosion |
Description |
Conditions environnementales |
MT-B-T |
Conditions intérieures sèches( C1)
Intérieur avec condensation temporaire( C2)
|
MT-B-T OC |
Extérieur, pollution faible à modérée( C3 / C4- faible) |
Information de commande |
Description |
Poids par pièce lb
( kg)
|
Quantité de pièce( s) |
N ° d ' article |
MT-B-T |
1,25( 0,57) |
20 |
2272090 |
MT-B-T OC 1,25( 0,57) 20 2272092 mm( po)
Figure 12- Connexion de canaux concentriques MT
A. MT-30 / 50 / 60 / 40D
Figure 13- Connexion de canaux excentriques MT
A. MT-50
Tableau 126- Données de charge de conception de la résistance admissible 1, 2, 3, 4
Fx Fy lb( kN) lb( kN) lb( kN)
1 400 725
225
( 6,24)( 3,23)
( 1,01) 1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 3,0. 2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de résistance( LRFD) minimales. 3 Voir la Figure 12. 4 Les valeurs de charge visent un connecteur de base seulement. Il incombe aux professionnels de la conception de vérifier la résistance du béton et des fixations.
Tableau 127- Données de charge de conception de l ' état limite 1, 2, 3
Fx lb( kN) |
Fy lb( kN) |
Fz lb( kN) |
1 890( 8,42) |
1 005( 4,49) |
310( 1,40) |
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,45. |
2 Voir la Figure 12. |
3 Les valeurs de charge visent un connecteur de base seulement. Il incombe aux |
professionnels de la conception de vérifier la résistance du béton et des fixations. |
Tableau 128- Données de charge de conception de la résistance admissible 1, 2, 3, 4
Fx Fy
lb( kN) lb( kN) lb( kN)
1 450 225
725
( 6,46)( 1,01)
( 3,23) 1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 3,0. 2 Multipliez les valeurs tabulées par 1,5 pour obtenir les valeurs LRFD. 3 Voir la Figure 13. 4 Les valeurs de charge visent un connecteur de base seulement. Il incombe aux professionnels de la conception de vérifier la résistance du béton et des fixations.
Tableau 129- Données de charge de conception de l ' état limite 1, 2, 3
Fx lb( kN) |
Fy lb( kN) |
Fz lb( kN) |
1 960( 8,72) |
310( 1,40) |
1 005( 4,49) |
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,45. |
2 Voir la Figure 13. |
3 Les valeurs de charge sont destinées au connecteur de base seulement. Il incombe aux |
professionnels de la conception de vérifier la résistance du béton et des fixations. |
Fz
Fz
