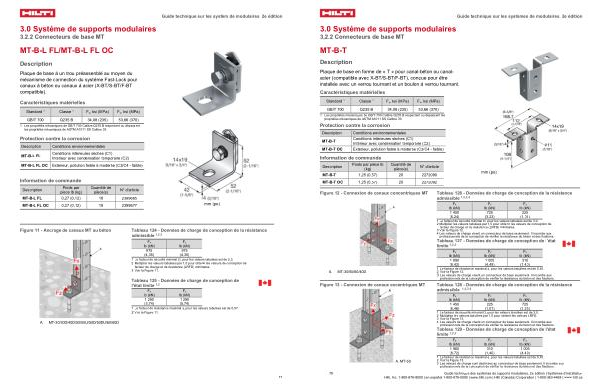

Guide technique sur les systèm de modulaires, 2e édition
3.0 Système de supports modulaires
3.2.2 Connecteurs de base MT
MT-B-L FL / MT-B-L FL OC
Description
Plaque de base à un trou préassenblé au moyen du mécanisme de connection du système Fast-Lock pour canaux à béton ou canaux à acier( X-BT / S-BT / F-BT compatible).
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa)
GB / T 700 Q235 B 34,08( 235) 53,66( 370)
1 Les propriétés mécaniques de GB / T 700 Calibre Q235 B respectent ou dépassent les propriétés mécaniques de ASTM A1011 SS Calibre 33.
Protection contre la corrosion
Description
MT-B-L FL
Conditions environnementales
Conditions intérieures sèches( C1) Intérieur avec condensation temporaire( C2)
MT-B-L FL OC Extérieur, pollution faible à modérée( C3 / C4- faible)
Information de commande |
Description |
Poids par pièce lb( kg) |
Quantité de pièce( s) |
N ° d ' article |
|
MT-B-L FL |
0,27( 0,12) |
18 |
2399665 |
|
MT-B-L FL OC |
0,27( 0,12) |
18 |
2399677 |
mm( po) |
Figure 11- Ancrage de canaux MT au béton
Tableau 124- Données de charge de conception de la résistance admissible 1, 2, 3
Fx Fz lb( kN) lb( kN)
975 975
( 4,35)
( 4,35)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,3. 2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de résistance( LRFD) minimales. 3 Voir la Figure 11.
Tableau 125- Données de charge de conception de l ' état limite 1, 2
Fx Fz lb( kN) lb( kN)
1 290 1 290
( 5,74)
( 5,74) 1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,57.
2 Voir la Figure 11.
A. MT-30 / 30D / 40D / 50 / 50U / 50D / 50DU / 60 / 60D
77
