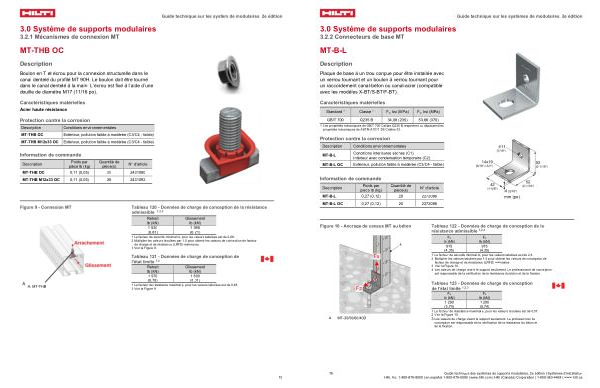

3.0 Système de supports modulaires
3.2.2 Connecteurs de base MT
MT-B-L
Description
Plaque de base à un trou conçue pour être installée avec un verrou tournant et un boulon à verrou tournant pour un raccordement canal-béton ou canal-acier( compatible avec les modèles X-BT / S-BT / F-BT).
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa)
GB / T 700 Q235 B 34,08( 235) 53,66( 370)
1 Les propriétés mécaniques de GB / T 700 Calibre Q235 B respectent ou dépassent les propriétés mécaniques de ASTM A1011 SS Calibre 33.
Protection contre la corrosion
Description
MT-B-L
Conditions environnementales
Conditions intérieures sèches( C1) Intérieur avec condensation temporaire( C2)
MT-B-L OC Extérieur, pollution faible à modérée( C3 / C4- faible)
Guide technique sur les systèmes de modulaires, 2e édition
Information de commande
Description
Poids par pièce lb( kg)
Quantité de pièce( s)
N ° d ' article MT-B-L 0,27( 0,12) 20 2272086 MT-B-L OC 0,27( 0,12) 20 2272088 mm( po)
Figure 10- Ancrage de canaux MT au béton
Tableau 122- Données de charge de conception de la résistance admissible 1, 2, 3
Fx Fz lb( kN) lb( kN)
975 975
( 4,35)
( 4,35)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,3. 2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de résistance( LRFD) minimales. 3 Voir la Figure 10. 4 Les valeurs de charge visent le support seulement. Le professionnel de conception est responsable de la vérification de la résistance du béton et de la fixation.
A. MT-30 / 50 / 60 / 40D
Tableau 123- Données de charge de conception de l ' état limite 1, 2, 3
Fx Fz lb( kN) lb( kN)
1 290 1 290
( 5,74)
( 5,74)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,57. 2 Voir la Figure 10.
3 Les valeurs de charge visent le support seulement. Le professionnel de conception est responsable de la vérification de la résistance du béton et de la fixation.
76 Guide technique des systèmes de supports modulaires, 2e édition | Systèmes d’ installation Hilti, Inc. 1-800-879-8000 | en español 1-800-879-5000 | www. hilti. com | Hilti( Canada) Corporation | 1-800-363-4458 | www. hilti. ca
