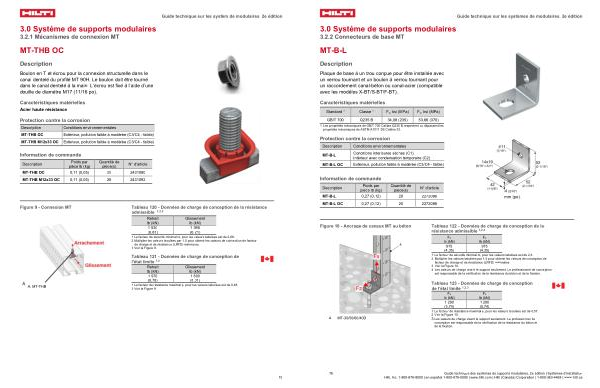

Guide technique sur les systèm de modulaires, 2e édition
3.0 Système de supports modulaires
3.2.1 Mécanismes de connexion MT
MT-THB OC
Description
Boulon en T et écrou pour la connexion structurelle dans le canal dentelé du profilé MT 90H. Le boulon doit être tourné dans le canal dentelé à la main. L’ écrou est fixé à l’ aide d’ une douille de diamètre M17( 11 / 16 po).
Caractéristiques matérielles Acier haute résistance
Protection contre la corrosion
Description
Conditions environnementales MT-THB OC Extérieur, pollution faible à modérée( C3 / C4- faible) MT-THB M12x33 OC Extérieur, pollution faible à modérée( C3 / C4- faible)
Information de commande
Description
Poids par pièce lb( kg)
Quantité de pièce( s)
N ° d ' article MT-THB OC 0,11( 0,05) 25 2431080 MT-THB M12x33 OC 0,11( 0,05) 25 2431092
Figure 9- Connexion MT
A. MT-THB
Tableau 120- Données de charge de conception de la résistance admissible 1, 2, 3
Retrait Glissement lb( kN) lb( kN)
1 530 1 395
( 6.81)
( 6.21)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,68. 2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de résistance( LRFD) minimales. 3 Voir la Figure 9.
Tableau 121- Données de charge de conception de l ' état limite 1, 2
Retrait Glissement lb( kN) lb( kN)
1 970 1 800
( 8,78)
( 8,01)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,48. 2 Voir la Figure 9.
75
