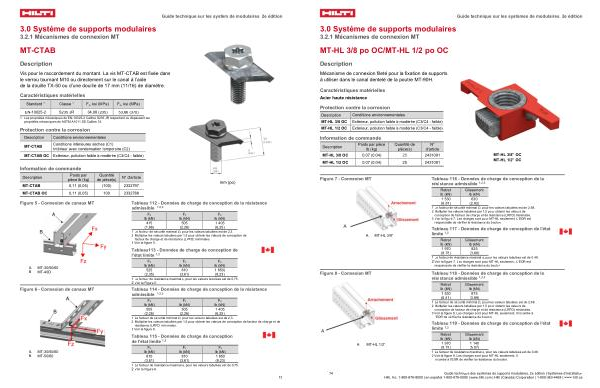

3.0 Système de supports modulaires
3.2.1 Mécanismes de connexion MT
MT-HL 3 / 8 po OC / MT-HL 1 / 2 po OC
Description
Mécanisme de connexion fileté pour la fixation de supports à utiliser dans le canal dentelé de la poutre MT-90H.
Caractéristiques matérielles Acier haute résistance
Protection contre la corrosion
Description
Conditions environnementales MT-HL 3 / 8 OC Extérieur, pollution faible à modérée( C3 / C4- faible) MT-HL 1 / 2 OC Extérieur, pollution faible à modérée( C3 / C4- faible)
Guide technique sur les systèmes de modulaires, 2e édition
Information de commande
Description
Poids par pièce lb( kg)
Quantité de pièce( s)
N ° d ' article
MT-HL 3 / 8 OC 0.07( 0.04) 25 2431091
MT-HL 1 / 2 OC 0.07( 0.04) 25 2431081
MT-HL 3 / 8” OC MT-HL 1 / 2” OC
Figure 7- Connexion MT
A. MT-HL 3 / 8”
Figure 8- Connexion MT
A. MT-HL 1 / 2”
Tableau 116- Données de charge de conception de la résistance admissible 1, 2, 3
Retrait Glissement lb( kN) lb( kN) 1 530
630
( 6.81)
( 2,82)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2.68. 2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de résistance( LRFD) minimales. 3 Voir la figure 7. Les charges sont pour MT-HL seulement. L’ EOR est responsable de vérifier la résistance du boulon.
Tableau 117- Données de charge de conception de l ' état limite 1, 2
Retrait Glissement lb( kN) lb( kN) 1 970
825
( 8,78)
( 3,68)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0.48.
2 Voir la figure 7. Les charges sont pour MT-HL seulement. L’ EOR est responsable de vérifier la résistance du boulon.
Tableau 118- Données de charge de conception de la résistance admissible 1, 2, 3
Retrait Glissement lb( kN) lb( kN) 1 530
875
( 6.81)
( 3.89)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2.68. 2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de résistance( LRFD) minimales. 3 Voir la figure 8. Les charges sont pour MT-HL seulement. Il incombe à l’ EOR de vérifier la résistance du boulon.
Tableau 119- Données de charge de conception de l ' état limite 1, 2
Retrait Glissement lb( kN) lb( kN) 1 970
1 140
( 8,78)
( 5.07)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0.48. 2 Voir la figure 8. Les charges sont pour MT-HL seulement. Il incombe à l’ EOR de vérifier la résistance du boulon.
74 Guide technique des systèmes de supports modulaires, 2e édition | Systèmes d’ installation Hilti, Inc. 1-800-879-8000 | en español 1-800-879-5000 | www. hilti. com | Hilti( Canada) Corporation | 1-800-363-4458 | www. hilti. ca
