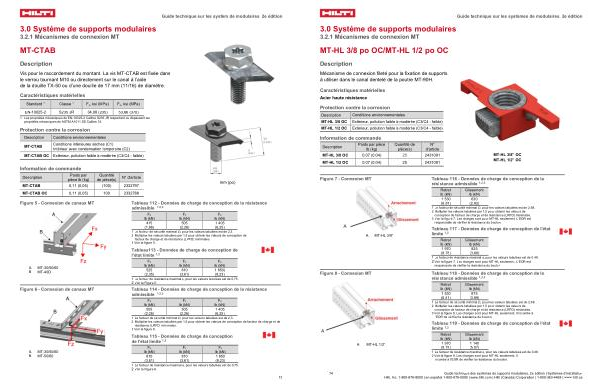

Guide technique sur les systèm de modulaires, 2e édition
3.0 Système de supports modulaires
3.2.1 Mécanismes de connexion MT
MT-CTAB
Description
Vis pour le raccordement du montant. La vis MT-CTAB est fixée dans le verrou tournant M10 ou directement sur le canal à l’ aide de la douille TX-50 ou d’ une douille de 17 mm( 11 / 16) de diamètre.
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa)
EN-10025-2 S235 JR 34,08( 235) 53,66( 370)
1 Les propriétés mécaniques de EN-10025-2 Calibre S235 JR respectent ou dépassent les propriétés mécaniques de ASTM A1011 SS Calibre 33.
Protection contre la corrosion
Description
MT-CTAB
Conditions environnementales
Conditions intérieures sèches( C1) Intérieur avec condensation temporaire( C2)
MT-CTAB OC Extérieur, pollution faible à modérée( C3 / C4- faible)
Information de commande
Description
Poids par pièce lb( kg)
Quantité de pièce( s)
N ° d ' article MT-CTAB 0,11( 0,05)( 100) 2332797 MT-CTAB OC 0,11( 0,05) 100 2332788 mm( po)
Figure 5- Connexion de canaux MT
Tableau 112- Données de charge de conception de la résistance admissible 1, 2, 3
Fx lb( kN) |
Fy lb( kN) |
Fz lb( kN) |
415( 1,86) |
505( 2,26) |
1 405( 6,25) |
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,3. |
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de |
facteur de charge et de résistance( LRFD) minimales. |
3 Voir la figure 5. |
Tableau113- Données de charge de conception de l ' état limite 1, 2
A. |
MT-30 / 50 / 60 |
B. |
MT-40D |
Figure 6- Connexion de canaux MT
Fx lb( kN) |
Fy lb( kN) |
Fz lb( kN) |
525( 2,35) |
810( 3,61) |
1 850)( 8,23) |
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,75. |
2 Voir la Figure 5. |
Tableau 114- Données de charge de conception de la résistance admissible 1, 2, 3
Fx lb( kN) |
Fy lb( kN) |
Fz lb( kN) |
505( 2,26) |
505( 2,26) |
1 405( 6,25) |
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,3. |
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de |
résistance( LRFD) minimales. |
3 Voir la figure 6. |
Tableau 115- Données de charge de conception de l ' état limite 1, 2
A. |
MT-30 / 50 / 60 |
B. |
MT-50 / 60 |
Fx lb( kN) |
Fy lb( kN) |
Fz lb( kN) |
810( 3,61) |
810( 3,61) |
1 850( 8,23) |
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,75. |
2 Voir la Figure 6. |
