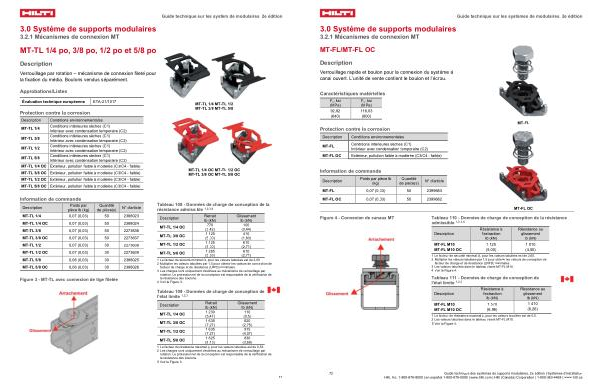

3.0 Système de supports modulaires
3.2.1 Mécanismes de connexion MT
MT-FL / MT-FL OC
Description
Verrouillage rapide et boulon pour la connexion du système à canal ouvert. L’ unité de vente contient le boulon et l’ écrou.
Guide technique sur les systèmes de modulaires, 2e édition
Caractéristiques matérielles
F y, ksi( MPa)
92,82( 640)
F u, ksi( MPa)
116,03( 800)
Protection contre la corrosion
MT-FL
Description Conditions environnementales
MT-FL
Conditions intérieures sèches( C1) Intérieur avec condensation temporaire( C2)
MT-FL OC Extérieur, pollution faible à modérée( C3 / C4- faible)
Information de commande
Description |
Poids par pièce lb( kg) |
Quantité de pièce( s) |
N ° d ' article |
MT-FL 0,07( 0,03) 50 2399683 MT-FL OC 0,07( 0,03) 50 2399682
MT-FL OC
Figure 4- Connexion de canaux MT
Tableau 110- Données de charge de conception de la résistance admissible 1, 2, 3, 4
Description
MT-FL M10 MT-FL M10 OC
Résistance à l’ extraction lb( kN)
1 125( 5,00)
Résistance au glissement lb( kN)
1 010( 4,50)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,65. 2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de résistance( LRFD) minimales. 3 Les valeurs tabulées dans le tableau visent MT-FL M10. 4 Voir la Figure 4.
Tableau 111- Données de charge de conception de l ' état limite 1, 2, 3
Description
MT-FL M10 MT-FL M10 OC
Résistance à l’ extraction lb( kN)
1 570( 6,96)
Résistance au glissement lb( kN)
1 410( 6,26)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,5. 2 Les valeurs tabulées dans le tableau visent MT-FL M10.
3 Voir la Figure 4.
