Guide technique sur les systèm de modulaires, 2e édition

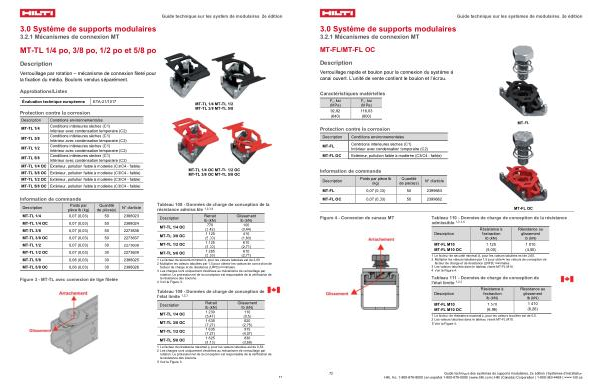

3.0 Système de supports modulaires
3.2.1 Mécanismes de connexion MT
MT-TL 1 / 4 po, 3 / 8 po, 1 / 2 po et 5 / 8 po
Description
Verrouillage par rotation – mécanisme de connexion fileté pour la fixation du média. Boulons vendus séparément.
Approbations / Listes
Évaluation technique européenne ETA-21 / 1017
Protection contre la corrosion
Description MT-TL 1 / 4
MT-TL 3 / 8 MT-TL 1 / 2
MT-TL 5 / 8
Conditions environnementales
Conditions intérieures sèches( C1) Intérieur avec condensation temporaire( C2) Conditions intérieures sèches( C1) Intérieur avec condensation temporaire( C2) Conditions intérieures sèches( C1) Intérieur avec condensation temporaire( C2) Conditions intérieures sèches( C1) Intérieur avec condensation temporaire( C2)
MT-TL 1 / 4 OC Extérieur, pollution faible à modérée( C3 / C4- faible) MT-TL 3 / 8 OC Extérieur, pollution faible à modérée( C3 / C4- faible) MT-TL 1 / 2 OC Extérieur, pollution faible à modérée( C3 / C4- faible) MT-TL 5 / 8 OC Extérieur, pollution faible à modérée( C3 / C4- faible)
MT-TL 1 / 4 MT-TL 1 / 2 MT-TL 3 / 8 MT-TL 5 / 8
MT-TL 1 / 4 OC MT-TL 1 / 2 OC MT-TL 3 / 8 OC MT-TL 5 / 8 OC
Information de commande
Description
Poids par pièce lb( kg)
Quantité de pièce( s)
N ° d ' article MT-TL 1 / 4 0,07( 0,03) 50 2388023 MT-TL 1 / 4 OC 0,07( 0,03) 50 2388024 MT-TL 3 / 8 0,07( 0,03) 50 2273636 MT-TL 3 / 8 OC 0,07( 0,03) 50 2273637 MT-TL 1 / 2 0,07( 0,03) 30 2273638 MT-TL 1 / 2 OC 0,07( 0,03) 30 2273639 MT-TL 5 / 8 0,06( 0,03) 30 2388025 MT-TL 5 / 8 OC 0,06( 0,03) 30 2388026
Figure 3- MT-TL avec connexion de tige filetée
Tableau 108- Données de charge de conception de la résistance admissible 1, 2, 3, 4
Description |
Retrait lb( kN) |
Glissement lb( kN) |
MT-TL 1 / 4 OC |
770
( 3,42)
|
100
( 0,44)
|
MT-TL 3 / 8 OC |
1 125
( 5,00)
|
410
( 1,83)
|
MT-TL 1 / 2 OC |
1,125
( 5,00)
|
610
( 2,71)
|
MT-TL 5 / 8 OC |
1 265
( 5,63)
|
610
( 2,71)
|
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 3,00 |
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de |
facteur de charge et de résistance( LRFD) minimales. |
3 Les charges sont uniquement destinées au mécanisme de verrouillage par |
rotation. Le professionnel de la conception est responsable de la vérification de |
la résistance des boulons. |
4 Voir la Figure 3. |
Tableau 109- Données de charge de conception de l ' état limite 1, 2, 3
Description |
Retrait lb( kN) |
Glissement lb( kN) |
MT-TL 1 / 4 OC |
1 230
( 5,47)
|
110
( 0,5)
|
MT-TL 3 / 8 OC |
1 635
( 7,27)
|
620
( 2,75)
|
MT-TL 1 / 2 OC |
1 635
( 7,27)
|
915
( 4,07)
|
MT-TL 5 / 8 OC |
1 825
( 8,13)
|
830
( 3,69)
|
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,53. |
2 Les charges sont uniquement destinées au mécanisme de verrouillage par |
rotation. Le professionnel de la conception est responsable de la vérification de |
la résistance des boulons. |
3 Voir la Figure 3. |
71
