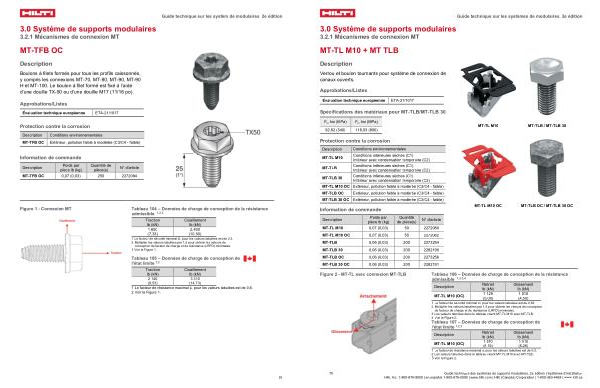

3.0 Système de supports modulaires
3.2.1 Mécanismes de connexion MT
MT-TL M10 + MT TLB
Description
Verrou et boulon tournants pour système de connexion de canaux ouverts.
Approbations / Listes
Évaluation technique européenne ETA-21 / 1017
Spécifications des matériaux pour MT-TLB / MT-TLB 30
Guide technique sur les systèmes de modulaires, 2e édition
F y, ksi( MPa) F u, ksi( MPa) 92,82( 640) 116,03( 800)
MT-TL M10 MT-TLB / MT-TLB 30
Protection contre la corrosion
Description MT-TL M10
MT-TLB
MT-TLB 30
Conditions environnementales
Conditions intérieures sèches( C1) Intérieur avec condensation temporaire( C2)
Conditions intérieures sèches( C1) Intérieur avec condensation temporaire( C2)
Conditions intérieures sèches( C1) Intérieur avec condensation temporaire( C2)
MT-TL M10 OC Extérieur, pollution faible à modérée( C3 / C4- faible) MT-TLB OC Extérieur, pollution faible à modérée( C3 / C4- faible) MT-TLB 30 OC Extérieur, pollution faible à modérée( C3 / C4- faible)
Information de commande
Description
Poids par pièce lb( kg)
Quantité de pièce( s)
N ° d ' article MT-TL M10 0,07( 0,03) 50 2272080 MT-TL M10 OC 0,07( 0,03) 50 2272082 MT-TLB 0,06( 0,03) 200 2273254 MT-TLB 30 0,06( 0,03) 200 2282190 MT-TLB OC 0,06( 0,03) 200 2273256 MT-TLB 30 OC 0,06( 0,03) 200 2282191
MT-TL M10 OC
MT-TLB OC / MT-TLB 30 OC
Figure 2- MT-TL avec connexion MT-TLB
Tableau 106 – Données de charge de conception de la résistance admissible 1, 2, 3, 4
Retrait Glissement Description lb( kN) lb( kN)
1 125 1 010
MT-TL M10( OC)( 5,00)
( 4,50)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,65. 2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de résistance( LRFD) minimales. 3 Les valeurs tabulées dans le tableau visent MT-TL M10 avec MT-TLB. 4 Voir la Figure 2.
Tableau 107 – Données de charge de conception de l ' état limite 1, 2, 3
Retrait Glissement Description lb( kN) lb( kN)
1 570 1 410
MT-TL M10( OC)( 6,96)
( 6,26)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,5. 2 Les valeurs tabulées dans le tableau visent MT-TL M10 avec MT-TLB.
3 Voir la Figure 2.
70 Guide technique des systèmes de supports modulaires, 2e édition | Systèmes d’ installation Hilti, Inc. 1-800-879-8000 | en español 1-800-879-5000 | www. hilti. com | Hilti( Canada) Corporation | 1-800-363-4458 | www. hilti. ca
