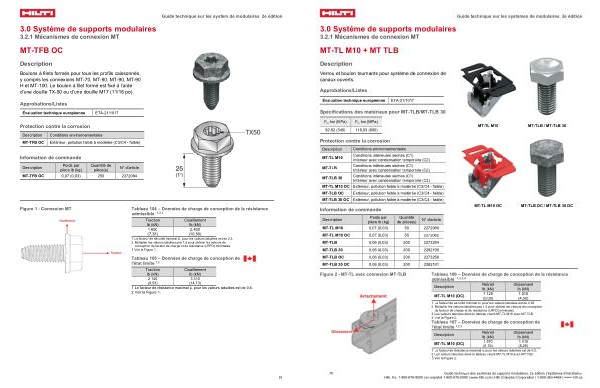

Guide technique sur les systèm de modulaires, 2e édition
3.0 Système de supports modulaires
3.2.1 Mécanismes de connexion MT
MT-TFB OC
Description
Boulons à filets formés pour tous les profils caissonnés, y compris les connexions MT-70, MT-80, MT-90, MT-90 H et MT-100. Le boulon à filet formé est fixé à l’ aide d’ une douille TX-50 ou d’ une douille M17( 11 / 16 po). mm( po)
Approbations / Listes
Évaluation technique européenne ETA-21 / 1017
Protection contre la corrosion |
Description |
Conditions environnementales |
MT-TFB OC |
Extérieur, pollution faible à modérée( C3 / C4- faible) |
Information de commande
Description
Poids par pièce lb( kg)
Quantité de pièce( s)
N ° d ' article MT-TFB OC 0,07( 0,03) 250 2272084
Figure 1- Connexion MT
Tableau 104 – Données de charge de conception de la résistance admissible 1, 2, 3
Traction Cisaillement lb( kN) lb( kN)
1 650 2,430
( 7,33)
( 10,80)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2.3. 2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de résistance( LRFD) minimales. 3 Voir la Figure 1.
Tableau 105 – Données de charge de conception de l ' état limite 1, 2
Traction Cisaillement lb( kN) lb( kN)
2 140 3 310
( 9,53)
( 14,73)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,6. 2 Voir la Figure 1.
69
