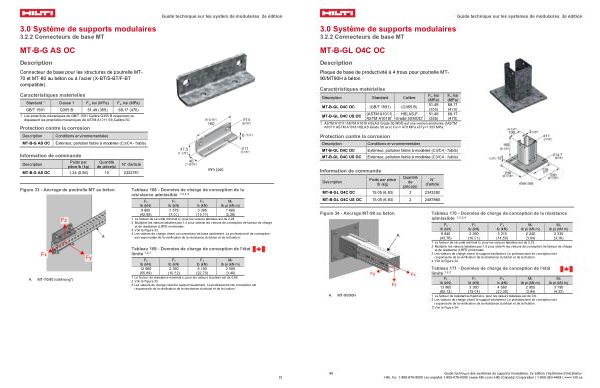

3.0 Système de supports modulaires
3.2.2 Connecteurs de base MT
MT-B-G AS OC
Description
Connecteur de base pour les structures de poutrelle MT- 70 et MT-80 au béton ou à l’ acier( X-BT / S-BT / F-BT compatible).
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa) GB / T 1591 Q355 B 51,49( 355) 68,17( 470)
1 Les propriétés mécaniques de GB / T 1591 Calibre Q355 B respectent ou dépassent les propriétés mécaniques de ASTM A1011 SS Calibre 50.
Protection contre la corrosion
Description
Conditions environnementales MT-B-G AS OC Extérieur, pollution faible à modérée( C3 / C4- faible)
Information de commande
Description
Poids par pièce lb( kg)
Quantité de pièce( s)
N ° d ' article
MT-B-G AS OC
1,24( 0,56)
10
2332781
mm( po)
Figure 33- Ancrage de poutrelle MT au béton
Tableau 168- Données de charge de conception de la résistance admissible 1, 2, 3, 4
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
My lb pi( kN m)
9 665( 42,99)
1 575( 7,00)
3 395( 15,11)
1 665( 2,26)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,28.
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge
et de résistance( LRFD) minimales.
3 Voir la Figure 33.
4 Les valeurs de charge visent un connecteur de base seulement. Le professionnel de conception
est responsable de la vérification de la résistance du béton et de la fixation.
Tableau 169- Données de charge de conception de l ' état limite 1, 2, 3
A. MT-70 / 80( côté long *)
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
My lb pi( kN m)
12 560( 55,89)
2 360( 10,52)
5 100( 22,70)
2 505( 3,40)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,66.
2 Voir la Figure 33.
3 Les valeurs de charge visent le support seulement. Le professionnel de conception est
responsable de la vérification de la résistance du béton et de la fixation.
93
