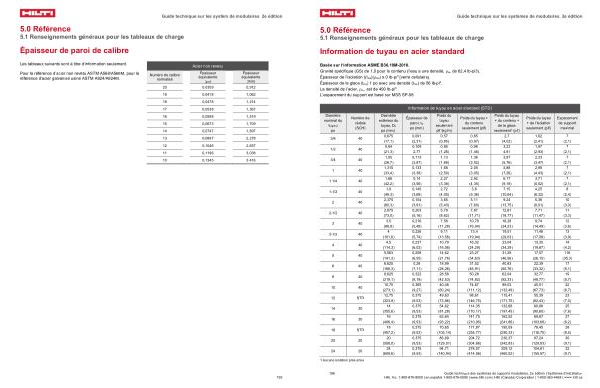

5.0 Référence
5.1 Renseignements généraux pour les tableaux de charge
Épaisseur de paroi de calibre
Guide technique sur les systèm de modulaires, 2e édition
Les tableaux suivants sont à titre d’ information seulement.
Pour la référence d’ acier non revêtu ASTM A568 / A568M, pour la référence d’ acier galvanisé usiné ASTM A924 / A924M.
Numéro de calibre normalisé
Acier non revêtu
Épaisseur équivalente( po)
Épaisseur équivalente( mm)
20 0.0359 0,912
19 0,0418 1,062 18 0,0478 1,214 17 0,0538 1,367 16 0,0598 1,519 15 0,0673 1,709 14 0,0747 1,897 13 0,0897 2,278 12 0,1046 2,657 11 0,1196 3,038 10 0,1345 3 416
195
