Guide technique sur les systèmes de modulaires, 2e édition

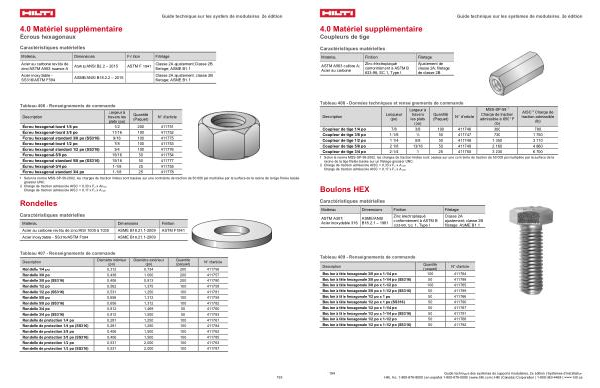

4.0 Matériel supplémentaire
Coupleurs de tige
Caractéristiques matérielles
Matériau Finition Filetage
ASTM A563 calibre A; Acier au carbone
Zinc électroplaqué conformément à ASTM B 633-98, SC 1, Type I
Ajustement de classe 2A; filetage de classe 2B
Tableau 408- Données techniques et renseignements de commande
Description
Longueur( po)
Largeur à travers les plats( po)
Quantité( Paquet)
N ° d ' article
MSS-SP-58 1 Charge de traction admissible à 650 ° F( lb)
AISC 2 Charge de traction admissible( lb)
Coupleur de tige 1 / 4 po
7 / 8
3 / 8
100
411746
300
780
Coupleur de tige 3 / 8 po
1-1 / 8
½
50
411747
730
1 750
Coupleur de tige 1 / 2 po
1 1 / 4
5 / 8
50
411748
1 350
3 110
Coupleur de tige 5 / 8 po
2 1 / 8
13 / 16
50
411749
2 160
4 860
Coupleur de tige 3 / 4 po
2-1 / 4
1
25
411750
3 230
6 700
1 Selon la norme MSS-SP-58-2002, les charges de traction limites sont basées sur une contrainte de traction de 50 000 psi multipliée par la surface de la
racine de la tige filetée basée sur un filetage grossier UNC.
2 Charge de traction admissible AISC = 0,33 x Fu x Anom
Charge de traction admissible AISC = 0,17 x Fu x Anom
Boulons HEX
Caractéristiques matérielles
Matériau Dimensions Finition Filetage
ASTM A307; Acier inoxydable 316
ASME / ANSI B18.2.1 – 1981
Zinc électroplaqué conformément à ASTM B 633-98, SC 1, Type I
Classe 2A ajustement; classe 2B filetage; ASME B1.1
Tableau 409- Renseignements de commande
Description
Quantité
( paquet)
N ° d ' article
Boulon à tête hexagonale 3 / 8 po x 1-1 / 4 po
100
411764
Boulon à tête hexagonale 3 / 8 po x 1-1 / 4 po( SS316)
50
411788
Boulon à tête hexagonale 3 / 8 po x 1-1 / 2 po
100
411765
Boulon à tête hexagonale 3 / 8 po x 1-1 / 2 po( SS316)
50
411789
Boulon à tête hexagonale 1 / 2 po x 1 po
50
411766
Boulon à tête hexagonale 1 / 2 po x 1 po( SS316)
50
411790
Boulon à tête hexagonale 1 / 2 po x 1-1 / 4 po
50
411767
Boulon à tête hexagonale 1 / 2 po x 1-1 / 4 po( SS316)
50
411791
Boulon à tête hexagonale 1 / 2 po x 1-1 / 2 po
50
411768
Boulon à tête hexagonale 1 / 2 po x 1-1 / 2 po( SS316)
50
411792
