1 Selon la norme MSS-SP-58-2002, les charges de traction limites sont basées sur une contrainte de traction de 50 000 psi multipliée par la surface de la racine de la tige filetée basée

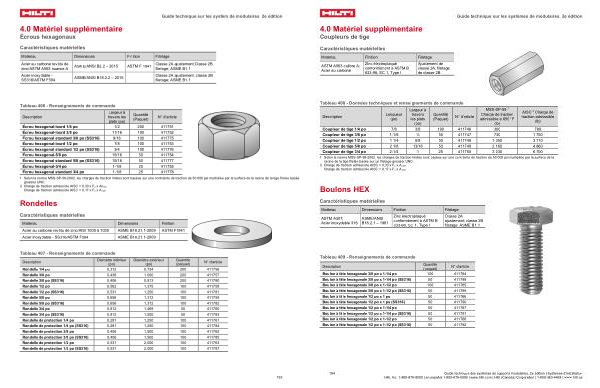

Tableau 406- Renseignements de commande
| ||||
Description |
Largeur à travers les plats( po) |
Quantité
( Paquet)
|
N ° d ' article |
|
Écrou hexagonal-lourd 1 / 4 po |
1 / 2 |
200 |
411751 |
|
Écrou hexagonal-lourd 3 / 8 po |
11 / 16 |
100 |
411752 |
|
Écrou hexagonal standard 3 / 8 po( SS316) |
9 / 16 |
100 |
411775 |
|
Écrou hexagonal-lourd 1 / 2 po |
7 / 8 |
100 |
411753 |
|
Écrou hexagonal standard 1 / 2 po( SS316) |
3 / 4 |
100 |
411776 |
|
Écrou hexagonal-5 / 8 po |
15 / 16 |
50 |
411754 |
|
Écrou hexagonal standard 5 / 8 po( SS316) |
15 / 16 |
50 |
411777 |
|
Écrou hexagonal-3 / 4 po |
1-1 / 8 |
25 |
411755 |
|
Écrou hexagonal standard 3 / 4 po |
1-1 / 8 |
25 |
411778 |
|
|
grossier UNC. 2 Charge de traction admissible AISC = 0,33 x Fu x Anom
Charge de traction admissible AISC = 0,17 x Fu x Anom
|
||||
Acier au carbone revêtu de zinc / AISI 1005 à 1035 |
ASME B18.21.1-2009 |
ASTM F1941 |
Acier inoxydable- SS316 / ASTM F594 |
ASME B18.21.1-2009 |
Tableau 407- Renseignements de commande | ||||
Description |
Diamètre intérieur
( po)
|
Diamètre extérieur
( po)
|
Quantité
( paquet)
|
N ° d ' article |
Rondelle 1 / 4 po |
0,312 |
0,734 |
200 |
411756 |
Rondelle 3 / 8 po |
0,438 |
1 000 |
200 |
411757 |
Rondelle 3 / 8 po( SS316) |
0,406 |
0,813 |
200 |
411780 |
Rondelle 1 / 2 po |
0,562 |
1,375 |
100 |
411758 |
Rondelle 1 / 2 po( SS316) |
0,531 |
1,250 |
100 |
411781 |
Rondelle 5 / 8 po |
0,656 |
1,312 |
100 |
411759 |
Rondelle 5 / 8 po( SS316) |
0,656 |
1,312 |
100 |
411782 |
Rondelle 3 / 4 po |
0,812 |
1,469 |
50 |
411760 |
Rondelle 3 / 4 po( SS316) |
0,812 |
1,500 |
50 |
411783 |
Rondelle de protection 1 / 4 po |
0,281 |
1,250 |
100 |
411761 |
Rondelle de protection 1 / 4 po( SS316) |
0,281 |
1,250 |
100 |
411784 |
Rondelle de protection 3 / 8 po |
0,406 |
1,500 |
100 |
411762 |
Rondelle de protection 3 / 8 po( SS316) |
0,406 |
1,500 |
100 |
411785 |
Rondelle de protection 1 / 2 po |
0,531 |
2,000 |
100 |
411763 |
Rondelle de protection 1 / 2 po( SS316) |
0,531 |
2,000 |
100 |
411787 |
