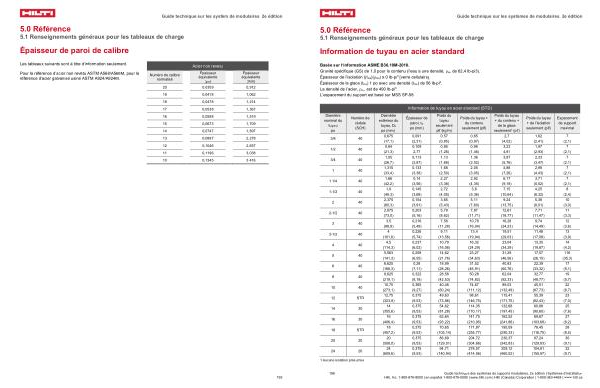

Guide technique sur les systèmes de modulaires, 2e édition
5.0 Référence
5.1 Renseignements généraux pour les tableaux de charge
Information de tuyau en acier standard
Basée sur l’ information ASME B36.10M-2018. Gravité spécifique( GS) de 1,0 pour le contenu( l’ eau a une densité, ρ w, de 62,4 lb-pi3). Épaisseur de l’ isolation(( t ins)( ρ ins) 9,0 lb-pi 3 [ verre cellulaire ]. Épaisseur de la glace( t ice) 1 po avec une densité( r ice) de 56 lb-pi 3. La densité de l’ acier, ρ s,, est de 490 lb-pi 3. L’ espacement du support est basé sur MSS SP-58.
Information de tuyau en acier standard( STD)
Diamètre nominal du tuyau po
Numéro de cédule( SCH)
3 / 8 40
1 / 2 40
3 / 4 40
1 40
1 1 / 4 40
1-1 / 2 40
2 40
2-1 / 2 40
3 40
3-1 / 2 40
4 40
5 40
6 40
8 40
10 40
12 STD
14 30
16 30
18 STD
20 20
24 20
Diamètre extérieur du tuyau, Do po( mm)
Épaisseur de paroi, tw po( mm)
Poids du tuyau seulement plf( kg / m)
Poids du tuyau + du contenu seulement( plf)
Poids du tuyau + du contenu + de la glace seulement 1( plf)
Poids du tuyau + de l’ isolation seulement( plf)
Espacement de support maximal
0,675
0,091
0,57
0,65
2,7
1,62
7
( 17,1)
( 2,31)
( 0,85)
( 0,97)
( 4,02)
( 2,41)
( 2,1)
0,84
0,109
0,85
0,98
3,23
1,97
7
( 21,3)
2,77
( 1,26)
( 1,46)
4,81
( 2,93)
( 2,1)
1,05
0,113
1,13
1,36
3,87
2,33
7
( 26,7)
( 2,87)
( 1,68)
( 2,02)
( 5,76)
( 3,47)
( 2,1)
1,315
0,133
1,68
2,05
4,88
2,98
7
( 33,4)
( 3,38)
( 2,50)
( 3,05)
( 7,26)
( 4,43)
( 2,1)
1,66
0,14
2,27
2,92
6,17
3,71
7
( 42,2)
( 3,56)
( 3,38)
( 4,35)
( 9,18)
( 5,52)
( 2,1)
1,9
0,145
2,72
3,6
7,15
4,25
8
( 48,3)
( 3,68)
( 4,05)
( 5,36)
( 10,64)
( 6,32)
( 2,4)
2,375
0,154
3,65
5,11
9,24
5,38
10
( 60,3)
( 3,91)
( 5,43)
( 7,60)
( 13,75)
( 8,01)
( 3,0)
2,875
0,203
5,79
7,87
12,61
7,71
11
( 73,0)
( 5,16)
( 8,62)
( 11,71)
( 18,77)
( 11,47)
( 3,3)
3,5
0,216
7,58
10,78
16,28
9,74
12
( 88,9)
( 5,49)
( 11,28)
( 16,04)
( 24,23)
( 14,49)
( 3,6)
4
0,226
9,11
13,4
19,51
11,48
13
( 101,6)
( 5,74)
( 13,56)
( 19,94)
( 29,03)
( 17,08)
( 3,9)
4,5
0,237
10,79
16,32
23,04
13,35
14
( 114,3)
( 6,02)
( 16,06)
( 24,29)
( 34,29)
( 19,87)
( 4,2)
5,563
0,258
14,62
23,27
31,29
17,57
116
( 141,3)
( 6,55)
( 21,76)
( 34,63)
( 46,56)
( 26,15)
( 35,3)
6,625
0,28
18,99
31,52
40,83
22,39
17
( 168,3)
( 7,11)
( 28,26)
( 46,91)
( 60,76)
( 33,32)
( 5,1)
8,625
0,322
28,58
50,28
62,04
32,77
19
( 219,1)
( 8,18)
( 42,53)
( 74,82)
( 92,33)
( 48,77)
( 5,7)
10,75
0,365
40,48
74,67
89,03
45,51
22
( 273,1)
( 9,27)
( 60,24)
( 111,12)
( 132,49)
( 67,73)
( 6,7)
12,75
0,375
49,63
98,61
115,41
55,39
23
( 323,9)
( 9,53)
( 73,86)
( 146,75)
( 171,75)
( 82,43)
( 7,0)
14
0,375
54,62
114,35
132,68
60,88
25
( 355,6)
( 9,53)
( 81,28)
( 170,17)
( 197,45)
( 90,60)
( 7,6)
16
0,375
62,64
141,75
162,52
69,67
27
( 406,4)
( 9,53)
( 93,22)
( 210,95)
( 241,86)
( 103,68)
( 8,2)
18
0,375
70,65
171,87
195,09
78,45
28
( 457,2)
( 9,53)
( 105,14)
( 255,77)
( 290,33)
( 116,75)
( 8,5)
20
0,375
86,69
204,72
230,37
87,24
30
( 508,0)
( 9,53)
( 129,01)
( 304,66)
( 342,83)
( 129,83)
( 9,1)
24( 609,6)
0,375( 9,53)
94,71( 140,94)
278,57( 414,56)
309,12( 460,02)
104,81( 155,97)
32( 9,7)
1 Aucune isolation présumée
