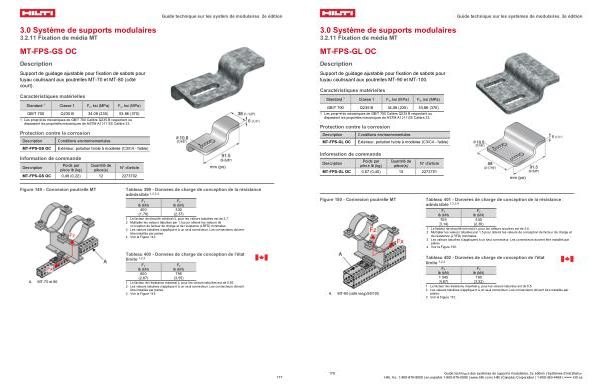

Guide technique sur les systèm de modulaires, 2e édition
3.0 Système de supports modulaires
3.2.11 Fixation de média MT
MT-FPS-GS OC
Description
Support de guidage ajustable pour fixation de sabots pour tuyau coulissant aux poutrelles MT-70 et MT-80( côté court).
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa)
GB / T 700 Q235 B 34,08( 235) 53,66( 370)
1 Les propriétés mécaniques de GB / T 700 Calibre Q235 B respectent ou dépassent les propriétés mécaniques de ASTM A1011 SS Calibre 33.
Protection contre la corrosion
Description
Conditions environnementales MT-FPS-GS OC Extérieur, pollution faible à modérée( C3 / C4- faible)
Information de commande |
Description |
Poids par pièce lb( kg) |
Quantité de pièce( s) |
N ° d ' article |
MT-FPS-GS OC |
0,49( 0,22) |
12 |
2273702 |
mm( po)
Figure 149- Connexion poutrelle MT
Tableau 399- Données de charge de conception de la résistance admissible 1, 2, 3, 4
Fx Fz lb( kN) lb( kN)
400 530
( 1,78)
( 2,37)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,7. 2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de résistance( LRFD) minimales. 3 Les valeurs tabulées s’ appliquent à un seul connecteur. Les connecteurs doivent être installés par paires. 4 Voir la Figure 149.
Tableau 400- Données de charge de conception de l ' état limite 1, 2, 3
A. MT-70 et 80
Fx Fz lb( kN) lb( kN)
600 795
( 2,67)
( 3,55)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,55. 2 Les valeurs tabulées s’ appliquent à un seul connecteur. Les connecteurs doivent être installés par paires. 3 Voir la Figure 149.
177
