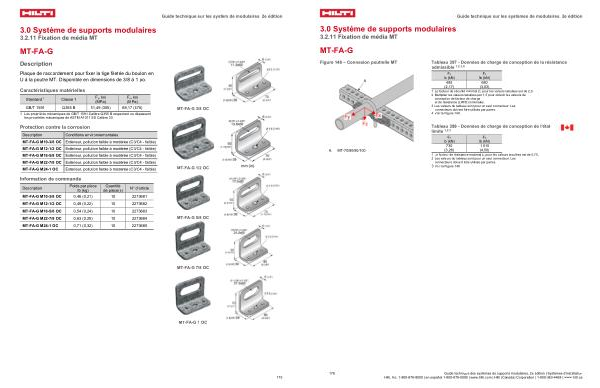

3.0 Système de supports modulaires
3.2.11 Fixation de média MT
MT-FA-G
Guide technique sur les systèmes de modulaires, 2e édition
Figure 148 – Connexion poutrelle MT
Tableau 397- Données de charge de conception de la résistance admissible 1, 2, 3, 4
Fx Fz lb( kN) lb( kN)
485 680
( 2,17)
( 3,03)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,0.
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de résistance( LRFD) minimales.
3 Les valeurs du tableau sont pour un seul connecteur. Les connecteurs doivent être utilisés par paires. 4 Voir la Figure 148.
Tableau 398- Données de charge de conception de l ' état limite 1, 2, 3
A. MT-70 / 80 / 90 / 100
Fx Fz lb( kN) lb( kN)
730 1 010
( 3,26)
( 4,50)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,75.
2 Les valeurs du tableau sont pour un seul connecteur. Les connecteurs doivent être utilisés par paires.
3 Voir la Figure 148
176 Guide technique des systèmes de supports modulaires, 2e édition | Systèmes d’ installation Hilti, Inc. 1-800-879-8000 | en español 1-800-879-5000 | www. hilti. com | Hilti( Canada) Corporation | 1-800-363-4458 | www. hilti. ca
