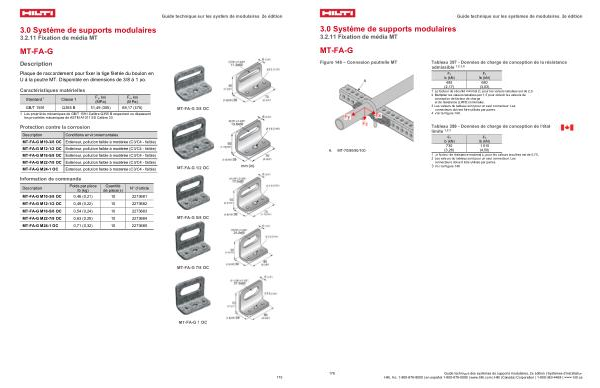

Guide technique sur les systèm de modulaires, 2e édition
3.0 Système de supports modulaires
3.2.11 Fixation de média MT
MT-FA-G
Description
Plaque de raccordement pour fixer la tige filetée du boulon en U à la poutre MT. Disponible en dimensions de 3 / 8 à 1 po.
Caractéristiques matérielles Standard 1 Classe 1
F y, ksi( MPa)
F u, ksi( MPa)
GB / T 1591 Q355 B 51,49( 355) 68,17( 470)
1 Les propriétés mécaniques de GB / T 1591 Calibre Q355 B respectent ou dépassent les propriétés mécaniques de ASTM A1011 SS Calibre 33.
MT-FA-G 3 / 8 OC
Protection contre la corrosion
Description
Conditions environnementales MT-FA-G M10-3 / 8 OC Extérieur, pollution faible à modérée( C3 / C4- faible) MT-FA-G M12-1 / 2 OC Extérieur, pollution faible à modérée( C3 / C4- faible) MT-FA-G M16-5 / 8 OC Extérieur, pollution faible à modérée( C3 / C4- faible) MT-FA-G M22-7 / 8 OC Extérieur, pollution faible à modérée( C3 / C4- faible) MT-FA-G M24-1 OC Extérieur, pollution faible à modérée( C3 / C4- faible)
Information de commande |
Description |
Poids par pièce lb( kg) |
Quantité de pièce( s) |
N ° d ' article |
MT-FA-G M10-3 / 8 OC |
0,46( 0,21) |
10 |
2273681 |
MT-FA-G M12-1 / 2 OC 0,48( 0,22) 10 2273682 MT-FA-G M16-5 / 8 OC 0,54( 0,24) 10 2273683 MT-FA-G M22-7 / 8 OC 0,63( 0,29) 10 2273684 MT-FA-G M24-1 OC 0,71( 0,32) 10 2273685
MT-FA-G 1 / 2 OC
MT-FA-G 5 / 8 OC
MT-FA-G 7 / 8 OC
MT-FA-G 1 OC
175
