3.0 Système de supports modulaires
3.2.10 Connecteurs de tige filetés et colliers de dérivation MT
PSCU
Guide technique sur les systèmes de modulaires, 2e édition

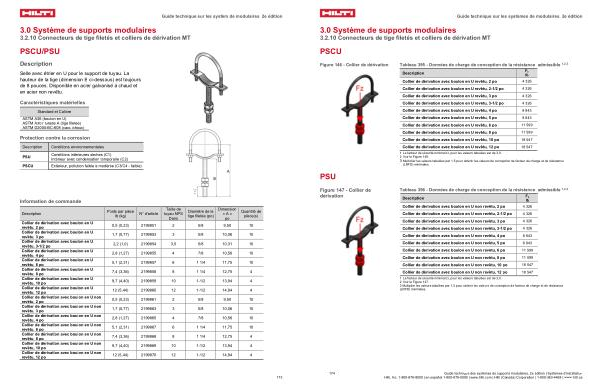

Figure 146- Collier de dérivation Tableau 395- Données de charge de conception de la résistance admissible 1, 2, 3
PSU
Description Collier de dérivation avec boulon en U revêtu, 2 po 4 326 Collier de dérivation avec boulon en U revêtu, 2-1 / 2 po 4 326 Collier de dérivation avec boulon en U revêtu, 3 po 4 326 Collier de dérivation avec boulon en U revêtu, 3-1 / 2 po 4 326 Collier de dérivation avec boulon en U revêtu, 4 po 8 843 Collier de dérivation avec boulon en U revêtu, 5 po 8 843 Collier de dérivation avec boulon en U revêtu, 6 po 11 599 Collier de dérivation avec boulon en U revêtu, 8 po 11 599 Collier de dérivation avec boulon en U revêtu, 10 po 18 547 Collier de dérivation avec boulon en U revêtu, 12 po 18 547
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 3,0. 2 Voir la Figure 146.
3 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de résistance( LRFD) minimales.
F z lb
Figure 147- Collier de dérivation
Tableau 396- Données de charge de conception de la résistance admissible 1, 2, 3 Description Collier de dérivation avec boulon en U non revêtu, 2 po 4 326 Collier de dérivation avec boulon en U non revêtu, 2-1 / 2 po 4 326 Collier de dérivation avec boulon en U non revêtu, 3 po 4 326 Collier de dérivation avec boulon en U non revêtu, 3-1 / 2 po 4 326 Collier de dérivation avec boulon en U non revêtu, 4 po 8 843 Collier de dérivation avec boulon en U non revêtu, 5 po 8 843 Collier de dérivation avec boulon en U non revêtu, 6 po 11 599 Collier de dérivation avec boulon en U non revêtu, 8 po 11 599 Collier de dérivation avec boulon en U non revêtu, 10 po 18 547 Collier de dérivation avec boulon en U non revêtu, 12 po 18 547
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 3,0. 2 Voir la Figure 147. 3 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de résistance( LRFD) minimales.
F z lb
