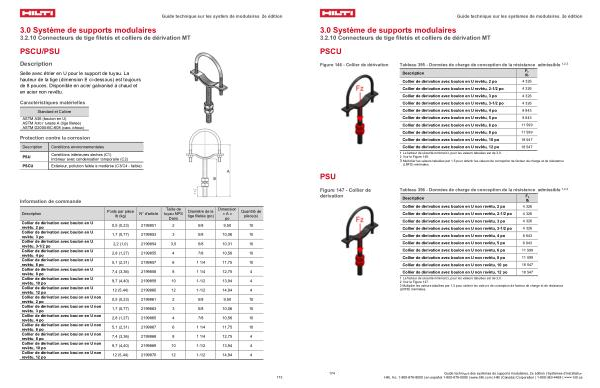

3.0 Système de supports modulaires
3.2.10 Connecteurs de tige filetés et colliers de dérivation MT
PSCU / PSU
Description
Selle avec étrier en U pour le support de tuyau. La hauteur de la tige( dimension B ci-dessous) est toujours de 8 pouces. Disponible en acier galvanisé à chaud et en acier non revêtu.
Caractéristiques matérielles
Standard et Calibre
ASTM A36( boulon en U) ASTM A307 Grade A( tige filetée) ASTM D2000-BC-608( caoutchouc)
Protection contre la corrosion
Description
PSU
Conditions environnementales
Conditions intérieures sèches( C1) Intérieur avec condensation temporaire( C2)
PSCU Extérieur, pollution faible à modérée( C3 / C4- faible)
Guide technique sur les systèm de modulaires, 2e édition
Information de commande
Description
Collier de dérivation avec boulon en U revêtu, 2 po Collier de dérivation avec boulon en U revêtu, 3 po Collier de dérivation avec boulon en U revêtu, 3-1 / 2 po Collier de dérivation avec boulon en U revêtu, 4 po Collier de dérivation avec boulon en U revêtu, 6 po Collier de dérivation avec boulon en U revêtu, 8 po Collier de dérivation avec boulon en U revêtu, 10 po Collier de dérivation avec boulon en U revêtu, 12 po Collier de dérivation avec boulon en U non revêtu, 2 po Collier de dérivation avec boulon en U non revêtu, 3 po Collier de dérivation avec boulon en U non revêtu, 4 po Collier de dérivation avec boulon en U non revêtu, 6 po Collier de dérivation avec boulon en U non revêtu, 8 po Collier de dérivation avec boulon en U non revêtu, 10 po Collier de dérivation avec boulon en U non revêtu, 12 po
Poids par pièce lb( kg)
N ° d ' article
Taille de tuyau NPS Dans
Diamètre de la tige filetée( po)
Dimension « A » po
Quantité de pièce( s)
0,5( 0,23) 2199851 2 5 / 8 9,50 10 1,7( 0,77) 2199853 3 5 / 8 10,06 10 2,2( 1,0) 2199854 3,5 5 / 8 10,31 10 2,8( 1,27) 2199855 4 7 / 8 10,56 10 5,1( 2,31) 2199857 6 1 1 / 4 11,75 10 7,4( 3,36) 2199858 8 1 1 / 4 12,75 4 9,7( 4,40) 2199859 10 1-1 / 2 13,94 4 12( 5,44) 2199860 12 1-1 / 2 14,94 4 0,5( 0,23) 2199861 2 5 / 8 9,50 10 1,7( 0,77) 2199863 3 5 / 8 10,06 10 2,8( 1,27) 2199865 4 7 / 8 10,56 10 5,1( 2,31) 2199867 6 1 1 / 4 11,75 10 7,4( 3,36) 2199868 8 1 1 / 4 12,75 4 9,7( 4,40) 2199869 10 1-1 / 2 13,94 4 12( 5,44) 2199870 12 1-1 / 2 14,94 4
173
