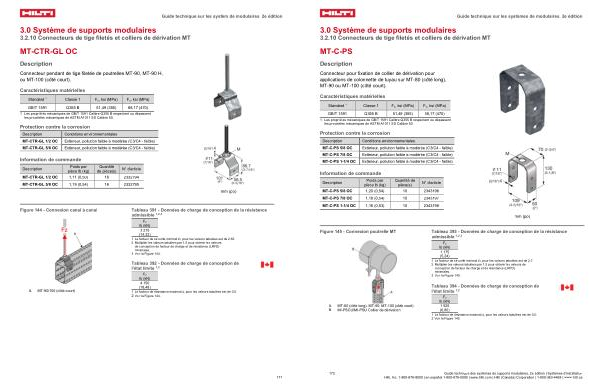

3.0 Système de supports modulaires
3.2.10 Connecteurs de tige filetés et colliers de dérivation MT
MT-C-PS
Description
Connecteur pour fixation de collier de dérivation pour applications de colonnette de tuyau sur MT-80( côté long), MT-90 ou MT-100( côté court).
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa)
GB / T 1591 Q355 B 51,49( 355) 68,17( 470)
1 Les propriétés mécaniques de GB / T 1591 Calibre Q355 B respectent ou dépassent les propriétés mécaniques de ASTM A1011 SS Calibre 50.
Protection contre la corrosion
Description |
Conditions environnementales |
MT-C-PS 5 / 8 OC |
Extérieur, pollution faible à modérée( C3 / C4- faible) |
MT-C-PS 7 / 8 OC |
Extérieur, pollution faible à modérée( C3 / C4- faible) |
MT-C-PS 1-1 / 4 OC |
Extérieur, pollution faible à modérée( C3 / C4- faible) |
Guide technique sur les systèmes de modulaires, 2e édition
Information de commande |
Description |
Poids par pièce lb( kg) |
Quantité de pièce( s) |
N ° d ' article |
MT-C-PS 5 / 8 OC |
1,20( 0,54) |
10 |
2343196 |
MT-C-PS 7 / 8 OC 1,18( 0,54) 10 2343197 MT-C-PS 1-1 / 4 OC 1,16( 0,53) 10 2343198
mm( po)
Figure 145- Connexion poutrelle MT
Tableau 393- Données de charge de conception de la résistance admissible 1, 2, 3
Fz lb( kN) 1 175( 5,24)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,7.
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de résistance( LRFD) minimales. 3 Voir la Figure 145.
Tableau 394- Données de charge de conception de l ' état limite 1, 2
A. |
MT-80( côté long), MT-90, MT-100( côté court) |
B. |
MI-PSCU / MI-PSU Collier de dérivation |
Fz lb( kN) 1 525( 6,80)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,5. 2 Voir la Figure 145.
172 Guide technique des systèmes de supports modulaires, 2e édition | Systèmes d’ installation Hilti, Inc. 1-800-879-8000 | en español 1-800-879-5000 | www. hilti. com | Hilti( Canada) Corporation | 1-800-363-4458 | www. hilti. ca
