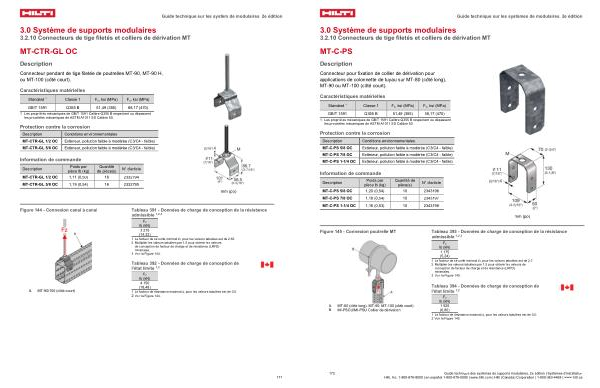

3.0 Système de supports modulaires
3.2.10 Connecteurs de tige filetés et colliers de dérivation MT
MT-CTR-GL OC
Description
Connecteur pendant de tige filetée de poutrelles MT-90, MT-90 H, ou MT-100( côté court).
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa)
GB / T 1591 Q355 B 51,49( 355) 68,17( 470)
1 Les propriétés mécaniques de GB / T 1591 Calibre Q355 B respectent ou dépassent les propriétés mécaniques de ASTM A1011 SS Calibre 50.
Protection contre la corrosion
Description |
Conditions environnementales |
MT-CTR-GL 1 / 2 OC |
Extérieur, pollution faible à modérée( C3 / C4- faible) |
MT-CTR-GL 5 / 8 OC |
Extérieur, pollution faible à modérée( C3 / C4- faible) |
Guide technique sur les systèm de modulaires, 2e édition
Information de commande |
Description |
Poids par pièce lb( kg) |
Quantité de pièce( s) |
N ° d ' article |
MT-CTR-GL 1 / 2 OC |
1,11( 0,50) |
16 |
2332794 |
MT-CTR-GL 5 / 8 OC 1,19( 0,54) 16 2332795 mm( po)
Figure 144- Connexion canal à canal
Tableau 391- Données de charge de conception de la résistance admissible 1, 2, 3
Fz lb( kN) 3 215( 14,32)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,65.
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de résistance( LRFD) minimales. 3 Voir la Figure 144.
Tableau 392- Données de charge de conception de l ' état limite 1, 2
A. MT-90 / 100( côté court)
Fz lb( kN) 4 150( 18,48)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,5.
2 Voir la Figure 144.
171
