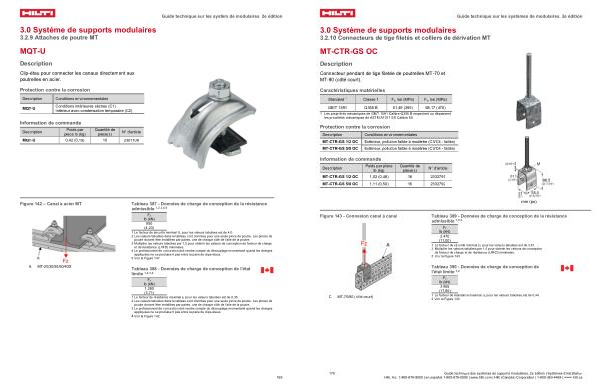

3.0 Système de supports modulaires
3.2.10 Connecteurs de tige filetés et colliers de dérivation MT
MT-CTR-GS OC
Description
Connecteur pendant de tige filetée de poutrelles MT-70 et MT-80( côté court).
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa)
GB / T 1591 Q355 B 51,49( 355) 68,17( 470)
1 Les propriétés mécaniques de GB / T 1591 Calibre Q355 B respectent ou dépassent les propriétés mécaniques de ASTM A1011 SS Calibre 50.
Protection contre la corrosion
Description |
Conditions environnementales |
MT-CTR-GS 1 / 2 OC |
Extérieur, pollution faible à modérée( C3 / C4- faible) |
MT-CTR-GS 5 / 8 OC |
Extérieur, pollution faible à modérée( C3 / C4- faible) |
Information de commande |
Description |
Poids par pièce lb( kg) |
Quantité de pièce( s) |
N ° d ' article |
MT-CTR-GS 1 / 2 OC |
1,02( 0,46) |
16 |
2332791 |
MT-CTR-GS 5 / 8 OC 1,11( 0,50) 16 2332792
Guide technique sur les systèmes de modulaires, 2e édition
mm( po)
Figure 143- Connexion canal à canal
Tableau 389- Données de charge de conception de la résistance admissible 1, 2, 3
Fz lb( kN) 2 470( 11,00)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 3,61. 2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de conception de facteur de charge et de résistance( LRFD) minimales. 3 Voir la Figure 143.
Tableau 390- Données de charge de conception de l ' état limite 1, 2
C. MT-70 / 80( côté court)
Fz lb( kN) 3 955( 17,60)
1 Le facteur de résistance maximal, φ, pour les valeurs tabulées est de 0,44. 2 Voir la Figure 143.
170 Guide technique des systèmes de supports modulaires, 2e édition | Systèmes d’ installation Hilti, Inc. 1-800-879-8000 | en español 1-800-879-5000 | www. hilti. com | Hilti( Canada) Corporation | 1-800-363-4458 | www. hilti. ca
